SC-A 055 M14x1.5-AG L
製品コード: 10.01.06.02823
シュマルツコネクタ 上部
| 接続種類 | 055 |
| スレッドG1 | M14x1.5-M |
| グリッパーの長さ | 7.2 (mm) |
| デザイン | 緩み防止 |
デザインデータ

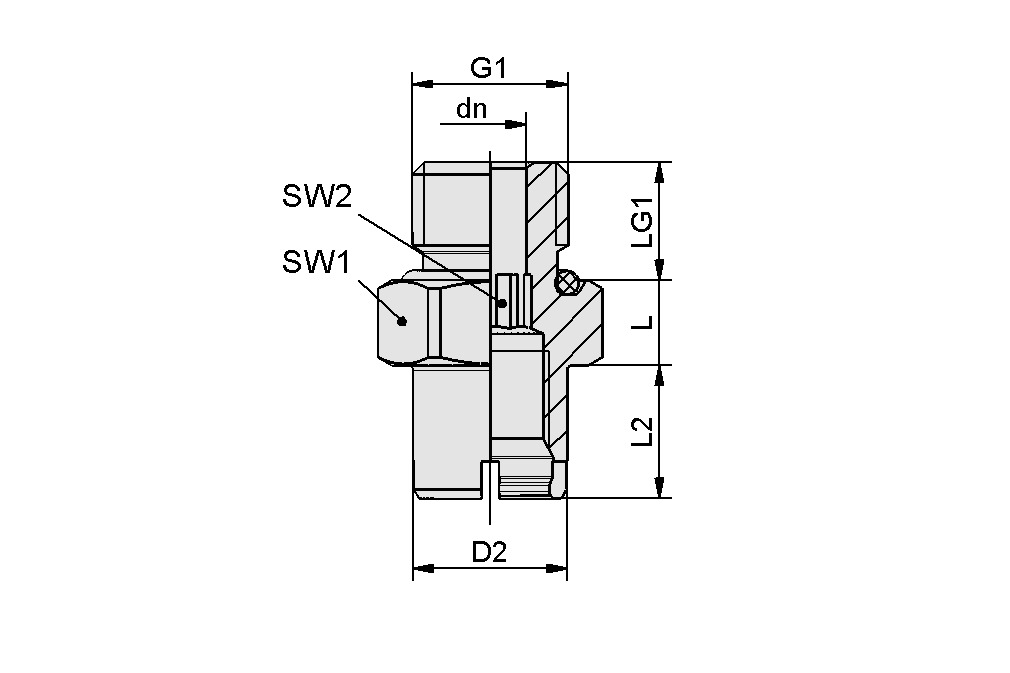

デザインデータ
| 属性 | 値 |
|---|---|
| dn | 6.1 mm |
| D2 | 13 mm |
| G1 | M14x1.5-M |
| L | 7.2 mm |
| L2 | 11.3 mm |
| LG1 | 10 mm |
| SW1 | 17 mm |
| SW2 | 6 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 接続種類 | 055 |
| 材質 | アルミ |
| デザイン | 緩み防止 |
| 質量 | 8.2 g |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
