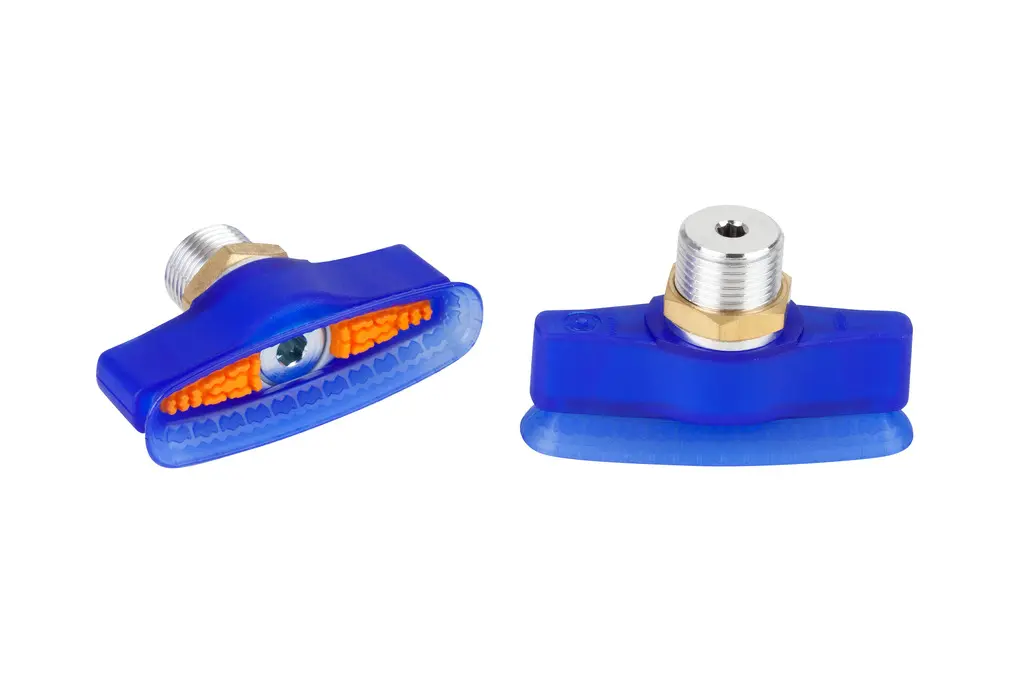

SAOXM 60x20 ED-85 M14x1.5-AG
製品コード: 10.01.24.00029
滑らかで油膜の張ったワークの高速搬送用長円ベル型真空パッド
| 真空パッドの材質 | エラストドゥールED |
| 材質の硬度 [ショアA］ | 85 (Shore A) |
| ニップル材質 | アルミ |
| 接続 | M14x1.5-AG |
| 製品仕様 吸着機能付き真空パッド | ブレーキフット |
デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| Bmax(S) | 24 mm |
| Bs | 18.7 mm |
| dn | 4.1 mm |
| G1 | M14x1.5-M |
| H | 31.3 mm |
| LG1 | 8 mm |
| Lmax.(S) | 67 mm |
| Ls | 61.8 mm |
| SW1 | 22 mm |
| SW2 | 4 mm |
| SW3 | 5 mm |
| Z（ストローク） | 4.5 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 56 N |
| 水平方向の力 | 44 N |
| 水平方向の力 油性表面 | 62 N |
| ボリューム | 5 cm³ |
| 最小ワーク半径（凸部） | 10 mm |
| ホース径（推奨） d | 4 mm |
| サイズ (LxW) | 60 x 20 |
| 真空パッドの材質 | エラストドゥールED |
| 材質の硬度 [ショアA］ | 85 Shore A |
| 質量 | 38.6 g |
| 製品ファミリー | SAOXM |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
SAOXM 60x20 ED-85 SC045-AR10.01.24.00001高速搬送用ベル型真空パッド
| サイズ (LxW) | 60 x 20 |
| 真空パッドの材質 | エラストドゥールED |
| 材質の硬度 [ショアA］ | 85 (Shore A) |
SAOXM 60x20 ED-85 SC045-AR10.01.24.00001高速搬送用ベル型真空パッド
| サイズ (LxW) | 60 x 20 |
| 真空パッドの材質 | エラストドゥールED |
| 材質の硬度 [ショアA］ | 85 (Shore A) |
