- 新規

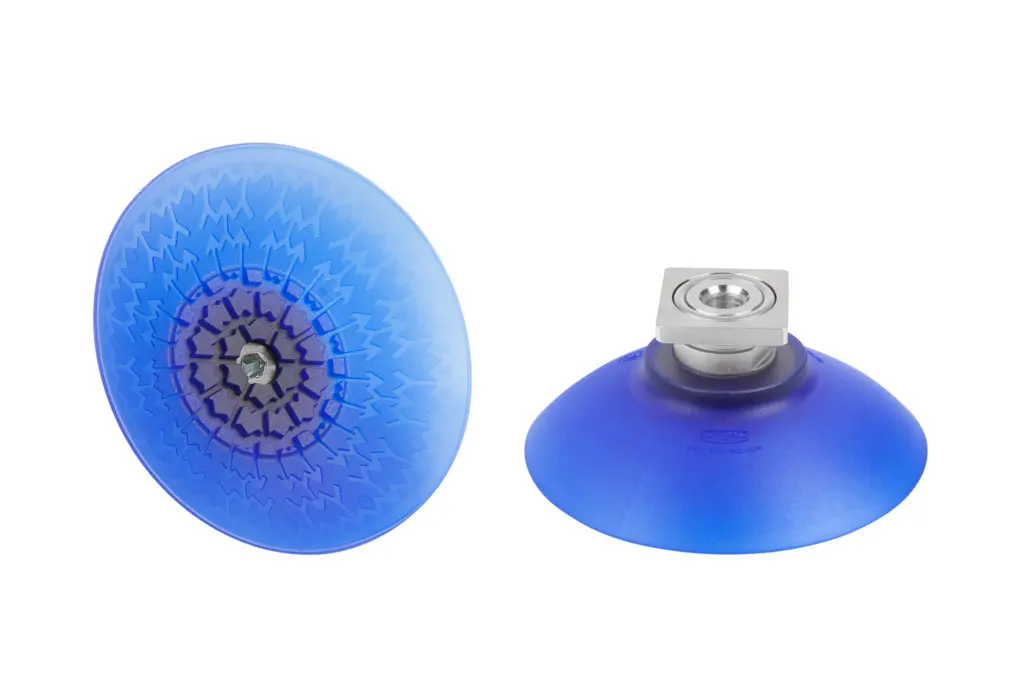

SAX 115 ED-85 RA
製品コード: 10.01.19.00386
| サイズ | 115 |
| 真空パッドの材質 | エラストドゥールED |
| 材質の硬度 [ショアA］ | 85 (Shore A) |
| 接続 | |
| 折りたたみ式本数 | 0 |
デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| dn | 6.75 mm |
| Dmax(S) | 129.4 mm |
| Ds | 116 mm |
| H | 47.3 mm |
| L4 | 31.8 mm |
| SW1 | 22 mm |
| Z（ストローク） | 20.2 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 549 N |
| 水平方向の力 | 390 N |
| 水平方向の力 油性表面 | 584 N |
| ボリューム | 142 cm³ |
| 最小ワーク半径（凸部） | 50 mm |
| サイズ | 115 |
| 接続 | |
| 折りたたみ式本数 | 0 |
| 真空パッドの材質 | エラストドゥールED |
| 材質の硬度 [ショアA］ | 85 Shore A |
| 質量 | 77.8 g |
| 製品ファミリー | SAX |
