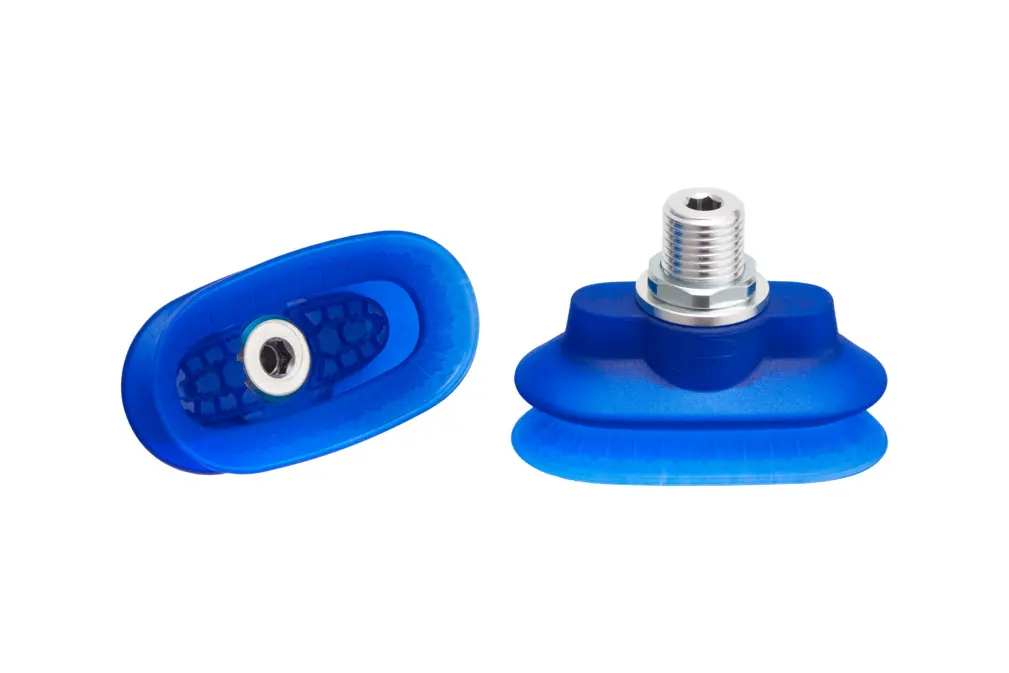

SAOXB 60x30 ED-85 M12x1.5-AG
製品コード: 10.01.06.06005
鋼板用パッド（オネジ付）
| サイズ (LxW) | 60x30 |
| 真空パッドの材質 | エラストドゥールED |
| 材質の硬度 [ショアA］ | 85 (Shore A) |
| 折りたたみ式本数 | 1.5 |
| ニップル材質 | アルミ |
デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| G1 | M12x1.5-M |
| H | 33 mm |
| Z（ストローク） | 10.5 mm |
| B1 | 29.5 mm |
| L1 | 59.2 mm |
| Bs | 30 mm |
| dn | 4.5 mm |
| SW3 | 5 mm |
| Ls | 60 mm |
| Lmax.(S) | 63 mm |
| Bmax(S) | 34 mm |
| LG1 | 8.5 mm |
| SW1 | 18 mm |
| SW2 | 5 mm |
| l2 | 45.6 mm |
| b2 | 15.6 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 真空パッドの材質 | エラストドゥールED |
| 吸着力（-600mbar） | 37.4 N |
| 離脱力 | 62.5 N |
| 製品ファミリー | SAOXB |
| ニップル材質 | アルミ |
| 折りたたみ式本数 | 1.5 |
| 材質の硬度 [ショアA］ | 85 Shore A |
| サイズ (LxW) | 60x30 |
| 最小ワーク半径（凸部） | 15 mm |
| ボリューム | 13.7 cm³ |
| 有効吸着面積 | 14.78 mm² |
| 水平方向の力 | 31.5 N |
| 水平方向の力 油性表面 | 36.2 N |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
- 新規
SAOXB 60x30 ED-85 SC04310.01.06.05781鋼板用パッド（ゴムのみ）
| サイズ (LxW) | 60x30 |
| 真空パッドの材質 | エラストドゥールED |
| 材質の硬度 [ショアA］ | 85 (Shore A) |
| 折りたたみ式本数 | 1.5 |
