SAXB 50 ED-85 G1/4-IG
製品コード: 10.01.42.00051
曲面に最適な高速搬送用ベローズ真空パッド
| サイズ | 50 |
| 真空パッドの材質 | エラストドゥールED |
| 材質の硬度 [ショアA］ | 85 (Shore A) |
| ニップル材質 | 真鍮 |
| 接続 | G1/4-IG |
| 折りたたみ式本数 | 1.5 |

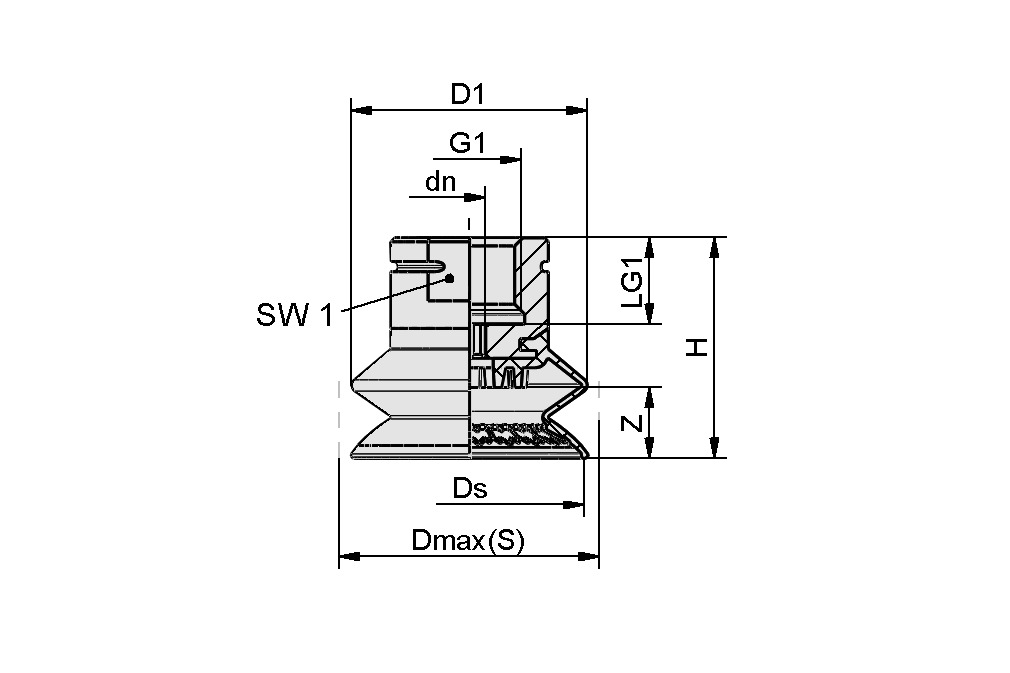

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| dn | 6.1 mm |
| Dmax(S) | 55 mm |
| Ds | 49.6 mm |
| D1 | 43.2 mm |
| G1 | G1/4"-F |
| H | 41.9 mm |
| LG1 | 15 mm |
| SW1 | 22 mm |
| Z（ストローク） | 11.6 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 58 N |
| 水平方向の力 | 78 N |
| 水平方向の力 油性表面 | 67 N |
| ボリューム | 18.9 cm³ |
| 最小ワーク半径（凸部） | 22 mm |
| ホース径（推奨） d | 6 mm |
| サイズ | 50 |
| 接続 | G1/4-F |
| 折りたたみ式本数 | 1.5 |
| 真空パッドの材質 | エラストドゥールED |
| 材質の硬度 [ショアA］ | 85 Shore A |
| 質量 | 39.6 g |
| 製品ファミリー | SAXB |
