SAXB 100 ED-85 RA
製品コード: 10.01.42.00057
高速ベローズ真空パッド。 強い曲面や油面に調整するための 油/オイル含油面にも適応。
業界： 板金 / 自動車
| サイズ | 100 |
| 真空パッドの材質 | エラストドゥールED |
| 材質の硬度 [ショアA］ | 85 (Shore A) |
| ニップル材質 | アルミ |
| 接続 | RA |
| 折りたたみ式本数 | 1.5 |

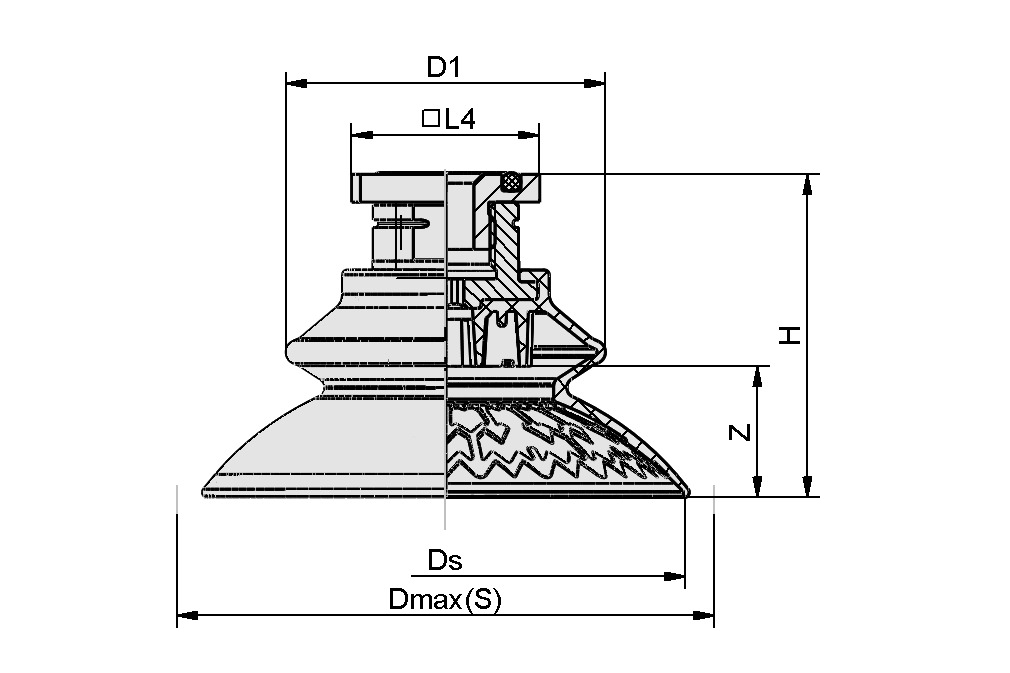

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| Dmax(S) | 109 mm |
| Ds | 99.6 mm |
| D1 | 78.4 mm |
| H | 61.3 mm |
| L4 | 31.8 mm |
| SW1 | 22 mm |
| Z（ストローク） | 25.8 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 210 N |
| 水平方向の力 | 264 N |
| 水平方向の力 油性表面 | 243 N |
| ボリューム | 138.4 cm³ |
| 最小ワーク半径（凸部） | 45 mm |
| ホース径（推奨） d | 6 mm |
| サイズ | 100 |
| 接続 | 角アダプタ |
| 折りたたみ式本数 | 1.5 |
| 真空パッドの材質 | エラストドゥールED |
| 材質の硬度 [ショアA］ | 85 Shore A |
| 質量 | 83.1 g |
| 製品ファミリー | SAXB |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
おすすめ製品
真空発生器SEAC用ホルダー HT-SG E
- 真空パッド接続口: G1/4-M、G1/4-F、G3/8-M、NPT1/4-M、NPT3/8-M、M10-F、M14x1.5-F、M16x1.5-F、角アダプタ
- 真空発生器SEACシリーズをホルダー上に取付け可能
