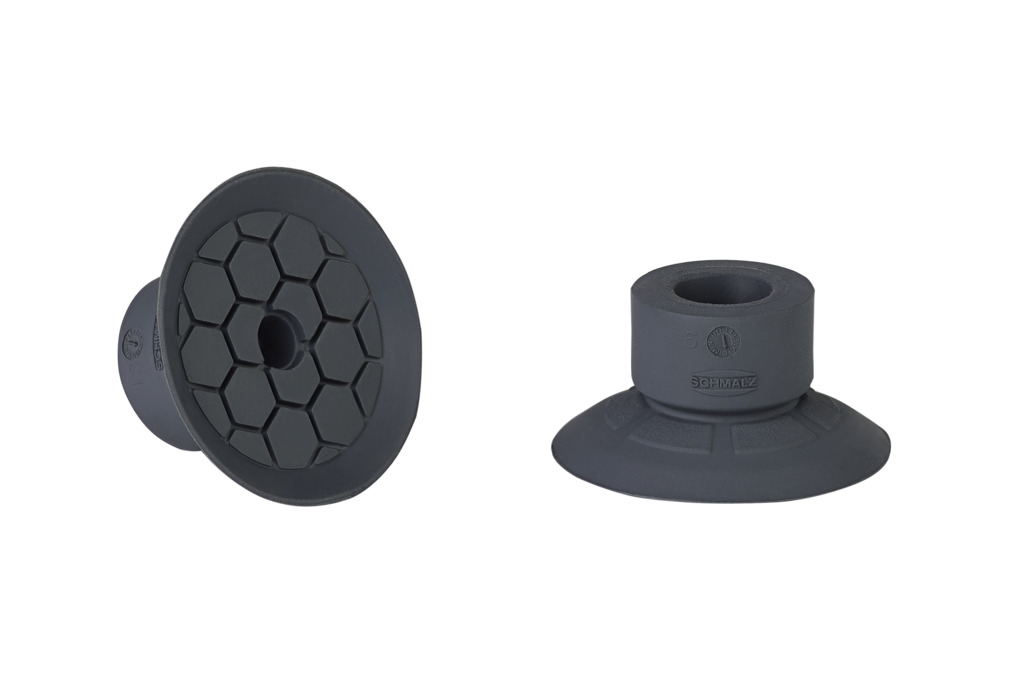

SFF 25 EPDM-45 SC040
製品コード: 10.01.01.14047
紙・フィルム等の吸着に適した真空パッド
| サイズ | 25 |
| 真空パッドの材質 | EPDM |
| 材質の硬度 [ショアA］ | 45 (Shore A) |
| 折りたたみ式本数 | 0 |

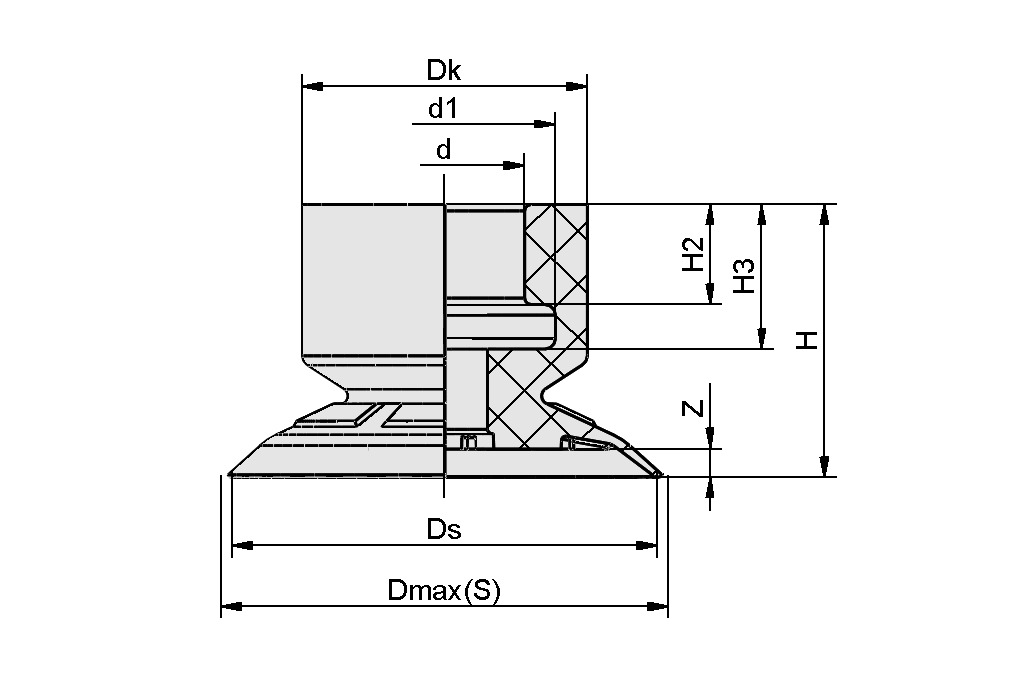

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| Dmax(S) | 26.5 mm |
| Dk | 13.8 mm |
| Ds | 25 mm |
| d | 7.5 mm |
| d1 | 10.4 mm |
| H | 13.2 mm |
| H2 | 4.7 mm |
| H3 | 6.8 mm |
| Z（ストローク） | 1.7 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 離脱力 | 17.9 N |
| 吸着力（-600mbar） | 17.9 N |
| ボリューム | 1.15 cm³ |
| サイズ | 25 |
| 折りたたみ式本数 | 0 |
| 真空パッドの材質 | EPDM |
| 材質の硬度 [ショアA］ | 45 Shore A |
| 最小ワーク半径（凸部） | 25 mm |
| 対応ニップルファミリー | SC 040 |
| 質量 | 1.8 g |
| 製品ファミリー | SFF |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
アクセサリ
SC 040 G1/8-AG10.01.06.02490真空パッド用接続部品
シュマルツコネクタ
| 接続種類 | 040 |
| 接続 | G1/8-M |
| グリッパーの長さ L1 | 20.2 (mm) |
| グリッパーの長さ | 6 (mm) |
| 呼び径 dn | 4.1 (mm) |
SC 040 G1/8-IG10.01.06.02482真空パッド用接続部品
シュマルツコネクタ
| 接続種類 | 040 |
| 接続 | G1/8-F |
| グリッパーの長さ L1 | 20.7 (mm) |
| グリッパーの長さ | 14 (mm) |
| 呼び径 dn | 4.1 (mm) |
