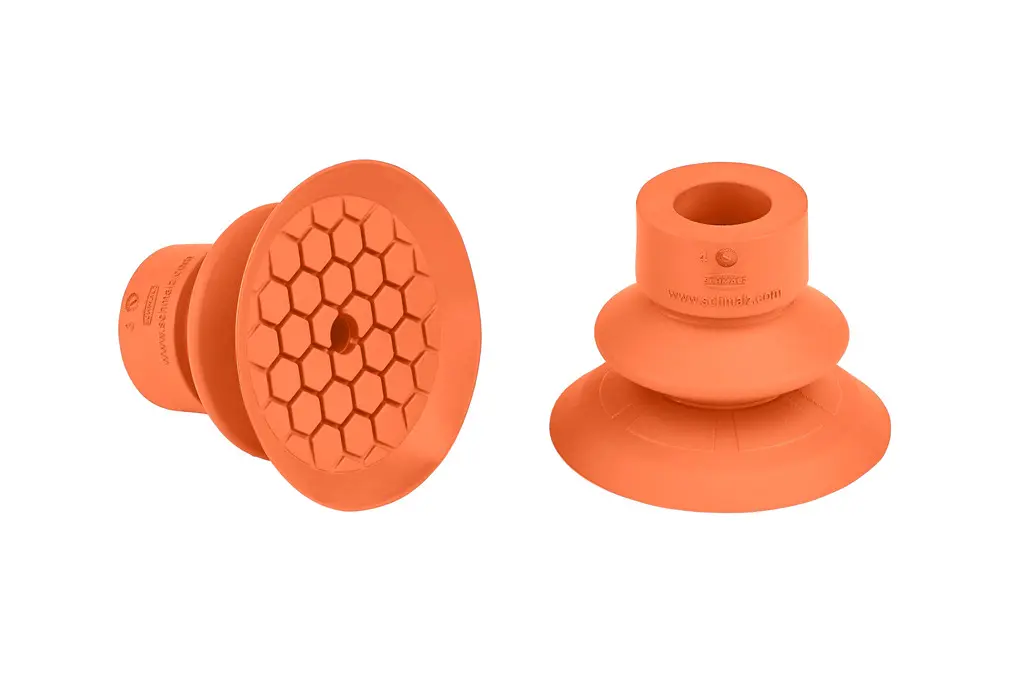

SFB1 40 HT1-ESD-60 SC050
製品コード: 10.01.06.06233
| サイズ | 40 |
| 真空パッドの材質 | 高温材質 HT1-ESD |
| 材質の硬度 [ショアA］ | 60 (Shore A) |
| 製品ファミリー | SFB1 |
| 折りたたみ式本数 | 1.5 |

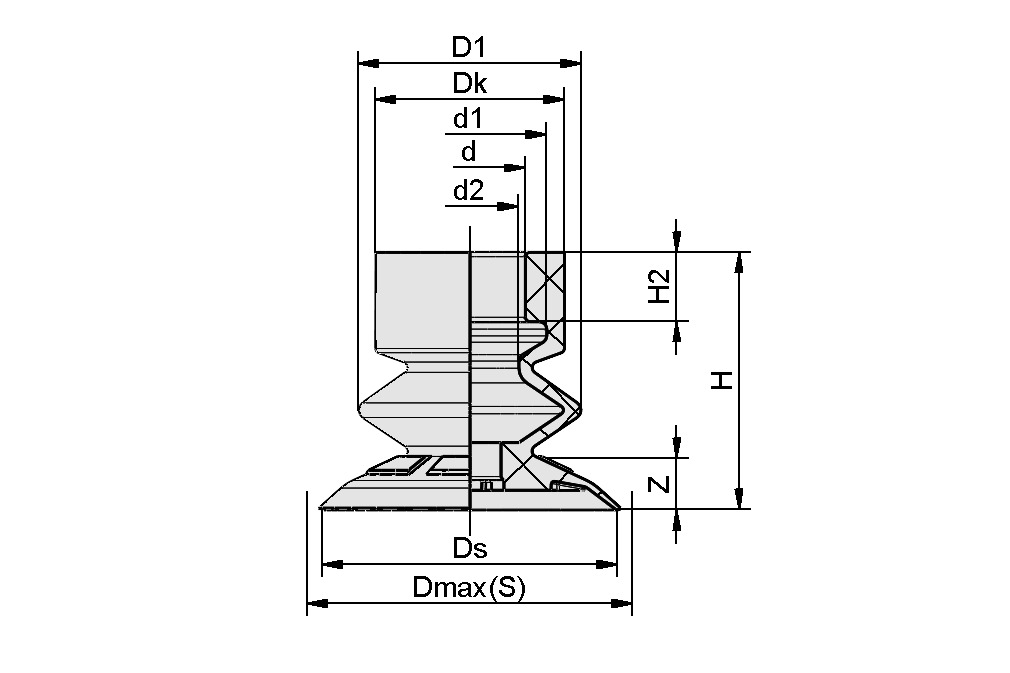

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| D1 | 29.8 mm |
| Dmax(S) | 42 mm |
| Dk | 20 mm |
| Ds | 40 mm |
| d | 11.4 mm |
| d1 | 17 mm |
| d2 | 13.7 mm |
| H | 29.7 mm |
| H2 | 6.6 mm |
| Z（ストローク） | 10 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 離脱力 | 39.9 N |
| 吸着力（-600mbar） | 8.8 N |
| ボリューム | 7.53 cm³ |
| サイズ | 40 |
| 折りたたみ式本数 | 1.5 |
| 真空パッドの材質 | 高温材質 HT1-ESD |
| 材質の硬度 [ショアA］ | 60 Shore A |
| 最小ワーク半径（凸部） | 30 mm |
| 対応ニップルファミリー | SC 050 |
| 質量 | 7.3 g |
| 製品ファミリー | SFB1 |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
