SGPN 40 HT1-60 G1/8-AG
製品コード: 10.01.01.12847
紙やフィルムの搬送に適したフラット真空パッド
| サイズ | 40 |
| 真空パッドの材質 | 高温材質 HT1 |
| 材質の硬度 [ショアA］ | 60 (Shore A) |
| ニップル材質 | アルミ |
| 真空接続口 | G1/8-M |

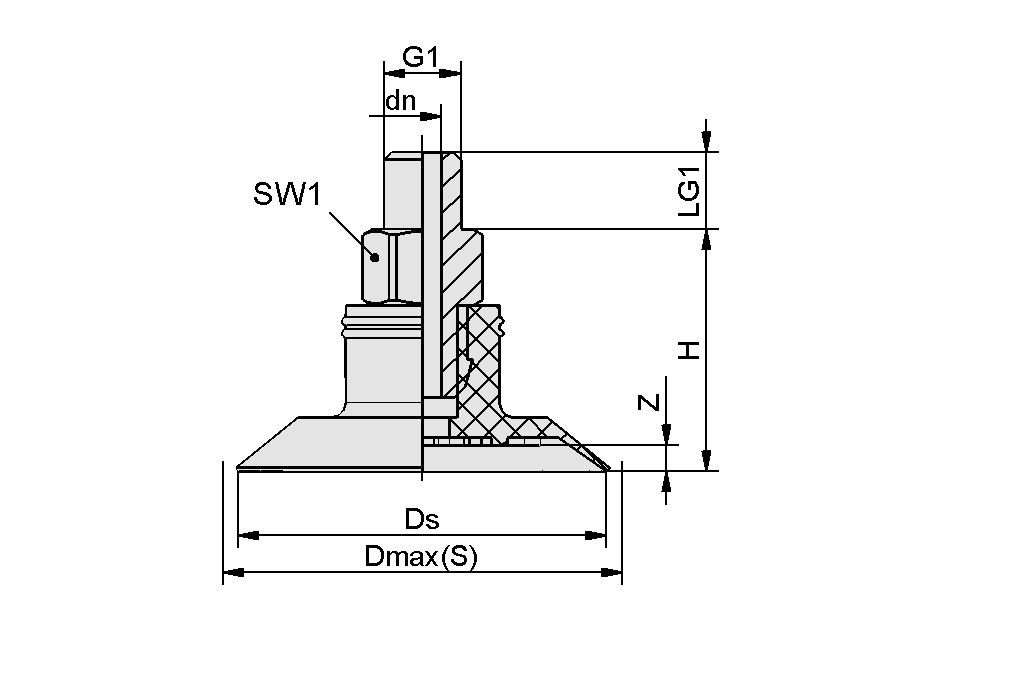

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| dn | 5 mm |
| Dmax(S) | 42 mm |
| Ds | 40 mm |
| G1 | G1/8"-M |
| H | 25.6 mm |
| LG1 | 10 mm |
| SW1 | 17 mm |
| Z（ストローク） | 2.3 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 33 N |
| ボリューム | 3.8 cm³ |
| ホース径（推奨） d | 4 mm |
| サイズ | 40 |
| 折りたたみ式本数 | 0 |
| 真空パッドの材質 | 高温材質 HT1 |
| 材質の硬度 [ショアA］ | 60 Shore A |
| 質量 | 11.1 g |
| 製品ファミリー | SGPN |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
