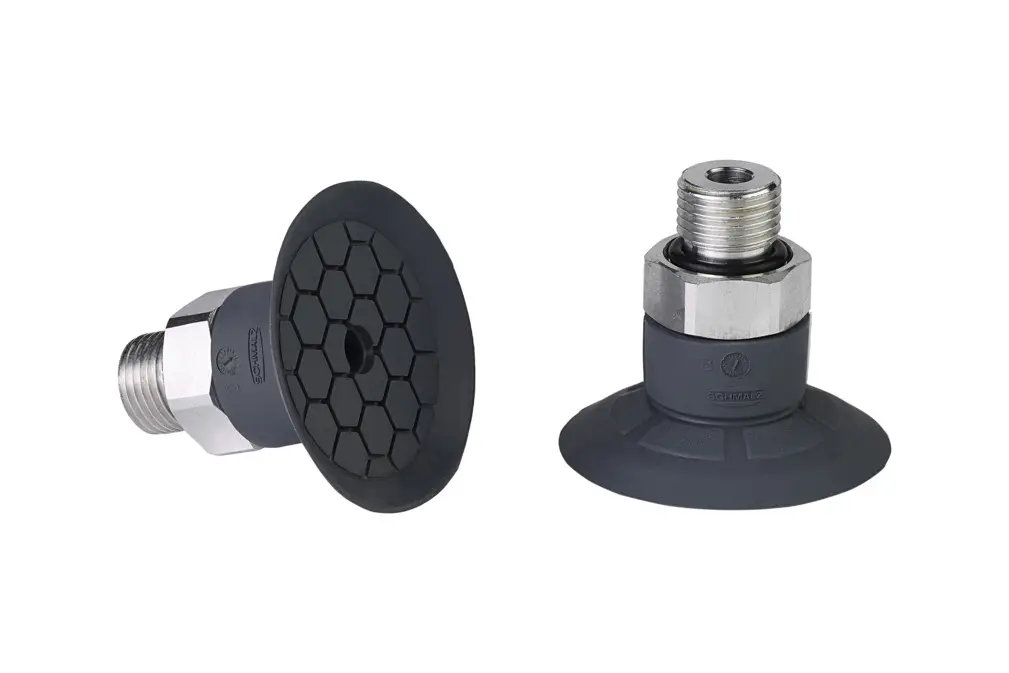

SFF 30 EPDM-45 G1/4-AG
製品コード: 10.01.01.14268
紙・フィルム等の吸着に適した真空パッド
| サイズ | 30 |
| 真空パッドの材質 | EPDM |
| 材質の硬度 [ショアA］ | 45 (Shore A) |
| 製品ファミリー | SFF |

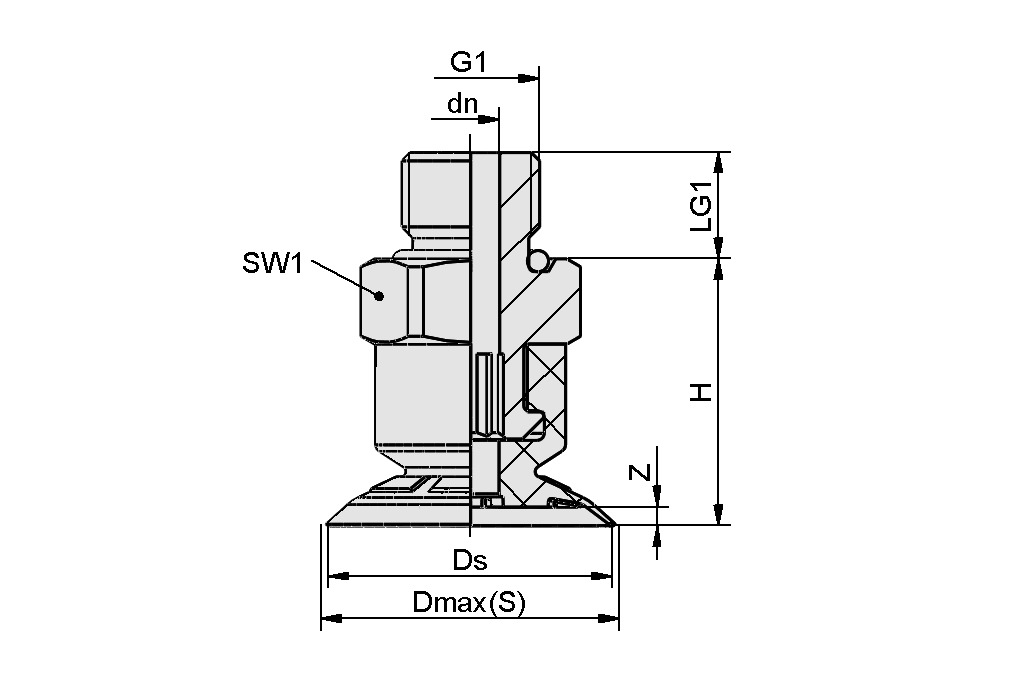

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| Dmax(S) | 31.5 mm |
| Ds | 30 mm |
| dn | 4 mm |
| G1 | G1/4-AG |
| LG1 | 10 mm |
| H | 19.5 mm |
| SW1 | 17 mm |
| Z（ストローク） | 2 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 離脱力 | 25.1 N |
| 吸着力（-600mbar） | 25.1 N |
| ボリューム | 1.7 cm³ |
| サイズ | 30 |
| 折りたたみ式本数 | 0 |
| 真空パッドの材質 | EPDM |
| 材質の硬度 [ショアA］ | 45 Shore A |
| 質量 | 9.8 g |
| 製品ファミリー | SFF |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
SFF 30 EPDM-45 SC04010.01.01.14048紙・フィルム等の吸着に適した真空パッド
| サイズ | 30 |
| 真空パッドの材質 | EPDM |
| 材質の硬度 [ショアA］ | 45 (Shore A) |
| 製品ファミリー | SFF |
| 折りたたみ式本数 | 0 |
