SFF 60 HT1-60 G1/4-IG
製品コード: 10.01.01.15578
真空パッド（メネジ付）
| サイズ | 60 |
| 真空パッドの材質 | 高温材質 HT1 |
| 材質の硬度 [ショアA］ | 60 (Shore A) |
| 製品ファミリー | SFF |

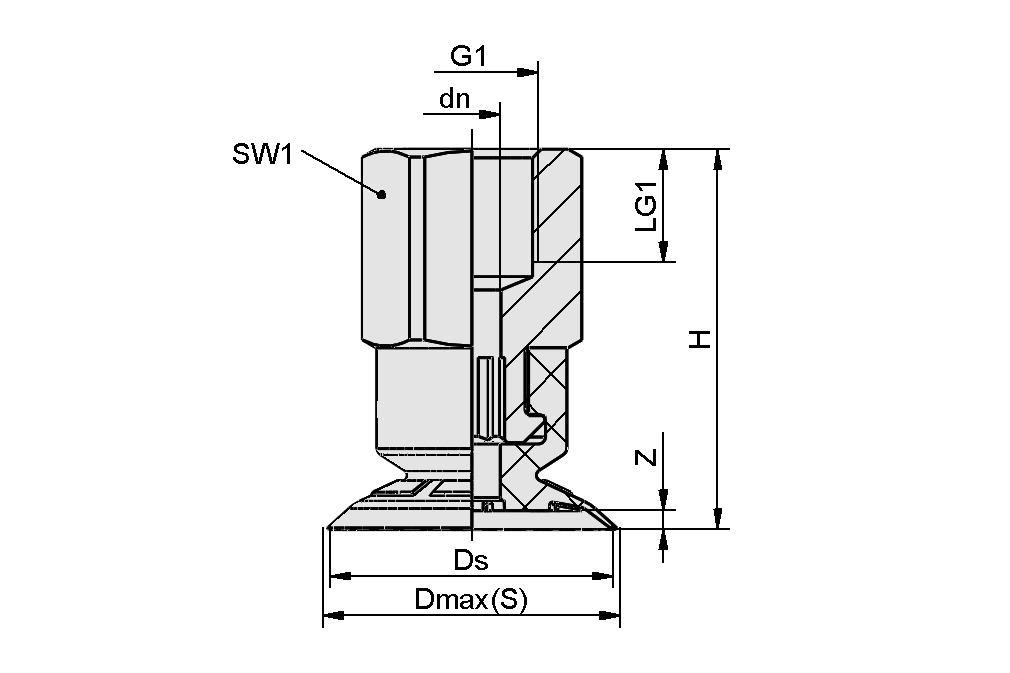

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| Dmax(S) | 64 mm |
| Ds | 60 mm |
| dn | 4 mm |
| G1 | G1/4-IG |
| LG1 | 12 mm |
| H | 46.5 mm |
| SW1 | 22 mm |
| Z（ストローク） | 4 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 離脱力 | 90 N |
| 吸着力（-600mbar） | 90 N |
| サイズ | 60 |
| 折りたたみ式本数 | 0 |
| 真空パッドの材質 | 高温材質 HT1 |
| 材質の硬度 [ショアA］ | 60 Shore A |
| 製品ファミリー | SFF |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
- 新規
SFF 60 HT1-60 SC08010.01.01.15243真空パッド（ゴムのみ）
| サイズ | 60 |
| 真空パッドの材質 | 高温材質 HT1 |
| 材質の硬度 [ショアA］ | 60 (Shore A) |
| 製品ファミリー | SFF |
| 折りたたみ式本数 | 0 |
SC 080 G1/4-IG10.01.06.03271真空パッド用接続部品
シュマルツコネクタ
| 接続種類 | 080 |
| グリッパーの長さ L1 | 32 (mm) |
| グリッパーの長さ | 17.5 (mm) |
| 呼び径 dn | 11 (mm) |
