FGA 25 SI-MD-55 N016
製品コード: 10.01.06.04153
表面に凹凸や変形のあるワークに最適なベローズ真空パッド
| サイズ | 25 |
| 真空パッドの材質 | シリコーンゴム 金属探知機対応 |
| 材質の硬度 [ショアA］ | 55 (Shore A) |
| 材質種類 | FDA対応 |
| 折りたたみ式本数 | 1.5 |

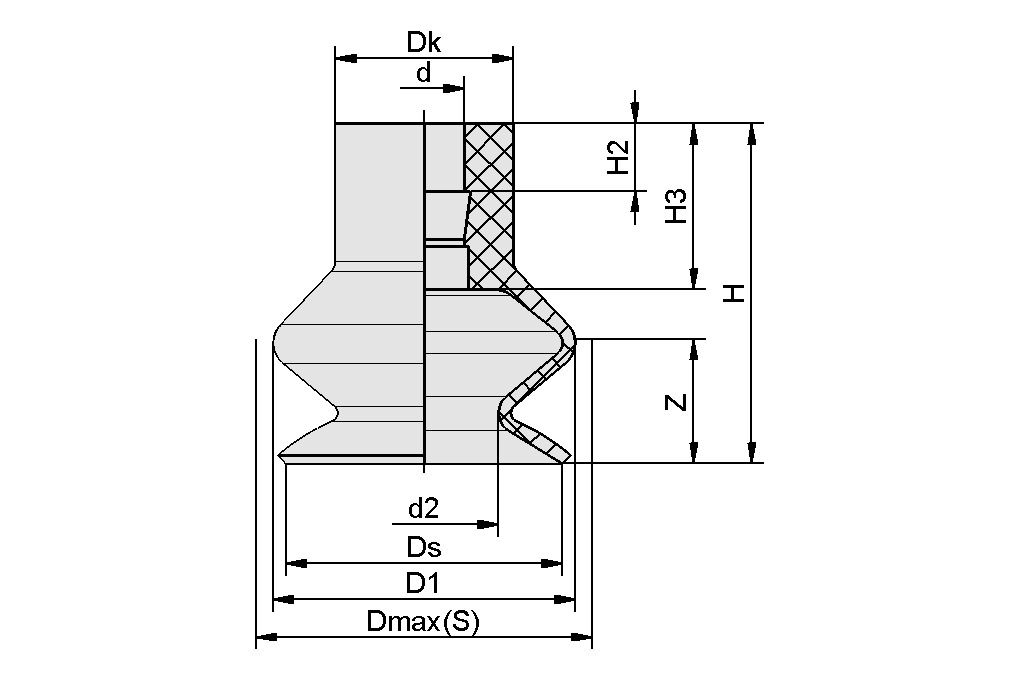

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d | 4.5 mm |
| d2 | 9.9 mm |
| D1 | 25 mm |
| Dk | 10 mm |
| Dmax(S) | 26.5 mm |
| Ds | 22.5 mm |
| H | 23 mm |
| H2 | 3.8 mm |
| H3 | 8.9 mm |
| Z（ストローク） | 8.1 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 折りたたみ式本数 | 1.5 |
| 吸着力（-600mbar） | 5.3 N |
| サイズ | 25 |
| 真空パッドの材質 | シリコーンゴム 金属探知機対応 |
| 質量 | 2.7 g |
| 最小ワーク半径（凸部） | 20 mm |
| 製品ファミリー | FGA |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
アクセサリ
SA-NIP N016 G1/8-AG DN31010.01.06.04062接続ニップル (取付ネジ)
| 対応ニップルファミリー | N 016 |
| スレッドG1 | G1/8"-M |
| グリッパーの長さ L1 | 20 (mm) |
| グリッパーの長さ | 6 (mm) |
| 呼び径 dn | 3.1 (mm) |
| 3 (mm) | |
| 材質 | オーステナイト系ステンレス鋼 |
