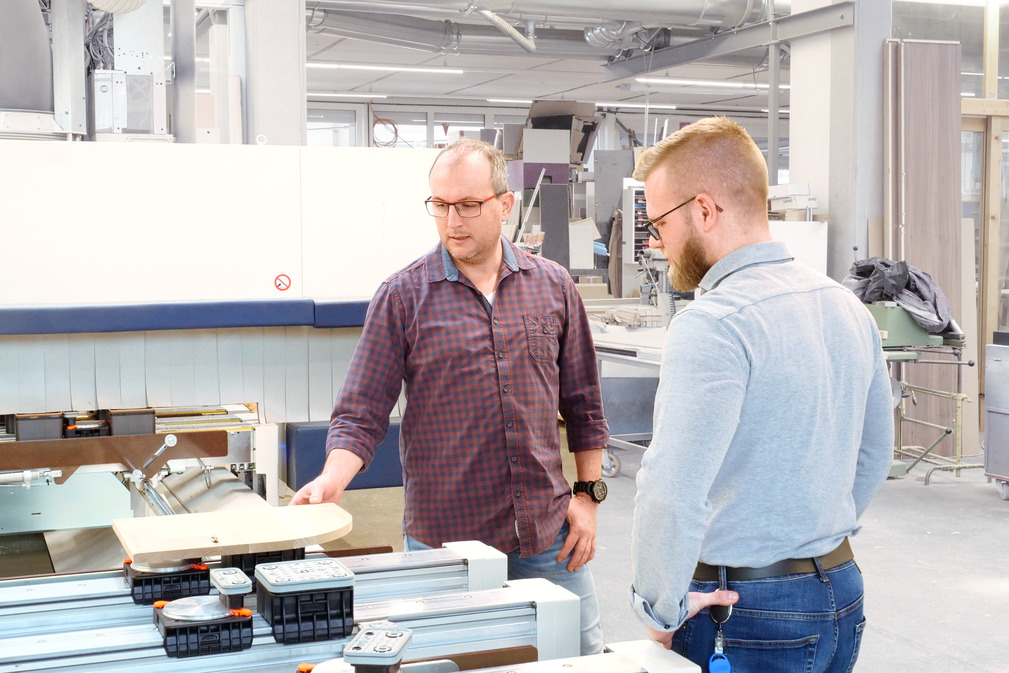

セットアップ時間が短い：作業者のMichael Spinner氏にとって、回転可能な真空ブロックの調整と真空パッドの交換は簡単で工具が不要です。

CNC加工を最適化するシュマルツ真空クランプブロック

Müller Manufaktur社は、イタリアの製造メーカーSCM社の固定クランプ装置を、新しいシュマルツ真空クランプブロックVCBL-S6に順次置き換えている。VCBL-S6は、セットアップ時間の短縮、より高い保持力を実現可能なことに加え、購入コストを下げることも可能です。

お問い合わせ

アプリケーションで使用される製品

サクセスストーリーの特徴

産業	家具の構築
ワークピース	木材の板
製品グループ	真空リフト装置「バキュマスター」木材
ハンドリングの種類	クランプシステム

シュマルツと

パーセント

保持力アップ

パーセント

安価な代替品

顧客: Müller Manufaktur社

1930年創業のMüller Manufaktur社は、高級木材加工分野で有名な企業です。Baden-Württemberg州Bad Rippoldsauを拠点とする同社は、オフィス家具の開発を得意としています。会議用の大きなテーブル、食器棚、飛び込み台、作業台、キャビネット、カウンターなど、高品質な家具を幅広く取り揃えています。 Müller Manufaktur社の顧客は、製造業、サービス業、銀行、弁護士事務所、税理士事務所、保険会社など、さまざまな業界の有名企業である。また、教育機関や研究機関、ドイツ大使館など、世界各地に独自の製品を供給しています。 Müller Manufaktur社は12人の社員で構成され、木材への情熱を共有し、家具の製造において完璧を追求しています。フロイデンシュタット近郊にある近代化された作動で、Müller Manufaktur社独自の製品を国際的に知らしめ、存在感を高める努力をしている。

課題

Müller Manufaktur社では、イタリアのメーカーSCM社などの近代化CNCマシニングセンターを使用しています。Morbidelli m200という機械は、少量生産や単発生産で、テーブルの天面やキッチンの天面などの製造に使用されます。この機械は、木材を5面から加工することができます。そのため、クランプシステムは、粗い表面や曲面安全にクランプする必要があります。家具製造メーカーは、以前使用していたSCM社製の真空クランプブロックに完全に満足していませんでした。吸着の安定性は同等ですが、シールリップが破損した場合の交換が非常に難しかったからです。真空パッドを傷つける可能性があるため、マイナスドライバーを使用する必要があり、分解には手先の器用さが求められます。作業者は正確な取り付けを実現するために何度もシールリップを調整し直さなければならない問題もあります。加えて、SCM社製の真空クランプブロックは、交換用部品が高額であることも問題でした。こうした課題を踏まえ、Müller Manufaktur社はシュマルツの提案を受け入れ、新たに開発されたVCBL-S6タイプの真空ブロックをテストすることにした。

保持力はSCMオリジナルに比べ20％向上しているが、安定性は同等です。

∼ Müller Manufaktur Möbelbau GmbH代表取締役マルクス・ヘルマン氏

シュマルツのソリューション

シュマルツのソリューションは、SCMマシンのコンソール用に特別に開発されたクランプシステムです。VCBL-S6タイプの真空クランプブロックは、ガラス繊維強化プラスチック製の堅牢なメインボディが特徴で、このメインボディメンブレン付き吸着プレートを搭載しています。この真空パッドは、直接取り付けることも、昇降式真空パッドと回路接続することもできます。このクランプブロックはは、レバーを動かし15度刻みで簡単かつ正確に位置決めできます。タッチバルブ付きなので、未使用の真空パッドを機械に残しておくことができ、セットアップ時間を短縮できます。真空パッドのメンブレンは、真空クランプブロックを切粉の侵入から保護します。吸着プレートの弾性材部分は最適なシーリングを提供し、摩耗した場合は工具なしで素早く交換できます。スペアパーツの発注ミスを防ぐため、VCBL-S6真空ブロックにはNFCタグが付随しており、スマートフォンのSchmalz ControlRoomアプリからすべての関連製品データを直接閲覧することができます。シュマルツの真空クランプブロックは印象的です。SCMオリジナルと比較すると、同等の安定性で保持力が20％向上しています。その結果、作業者が回転可能な真空ブロックを素早く調整し、破損した真空パッドを工具なしで簡単に交換できるため、セットアップ時間が短縮されます。高い保持力は、深く切断する工程においてもプロセスの信頼性を向上させます。さらに、シュマルツの高さ公差は、オリジナルよりも寸法精度が高いため、より精密な製品の生産が可能になります。 SCMとシュマルツの真空パッドの置き換え作業はスムーズに行えるため、シュマルツ製品への段階的な置き換えはを促進されています。Müller Manufaktur社は試験導入以来、シュマルツとは定期的に連絡を取り合っており、協力関係はスムーズに進んでいます。シュマルツは常に、接合部のさまざまな作業量を考慮してスケジューリングしています。
