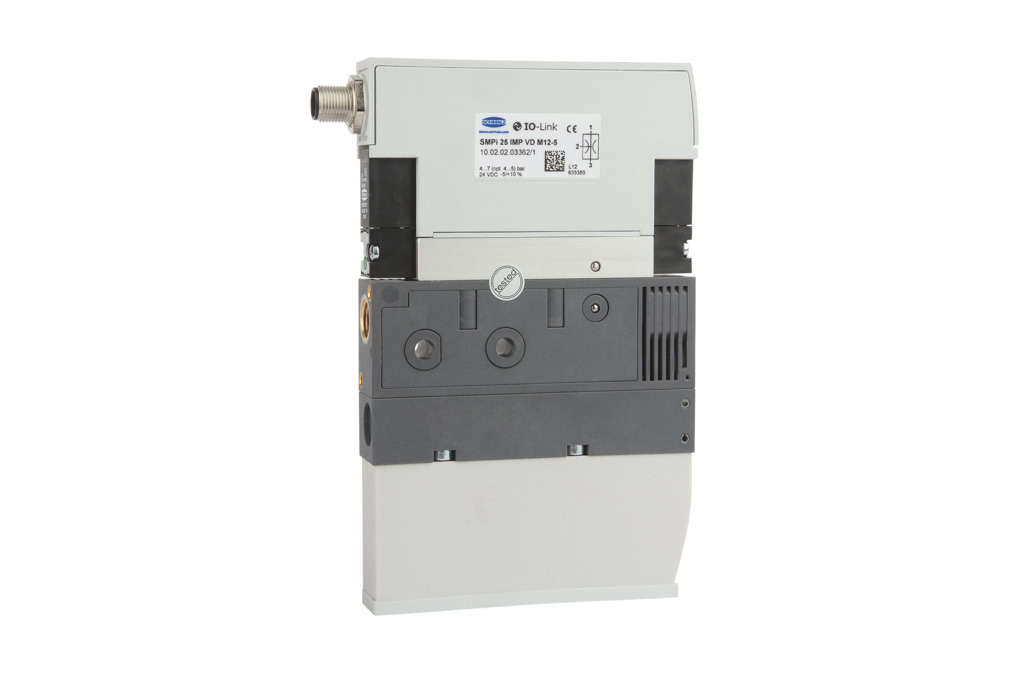

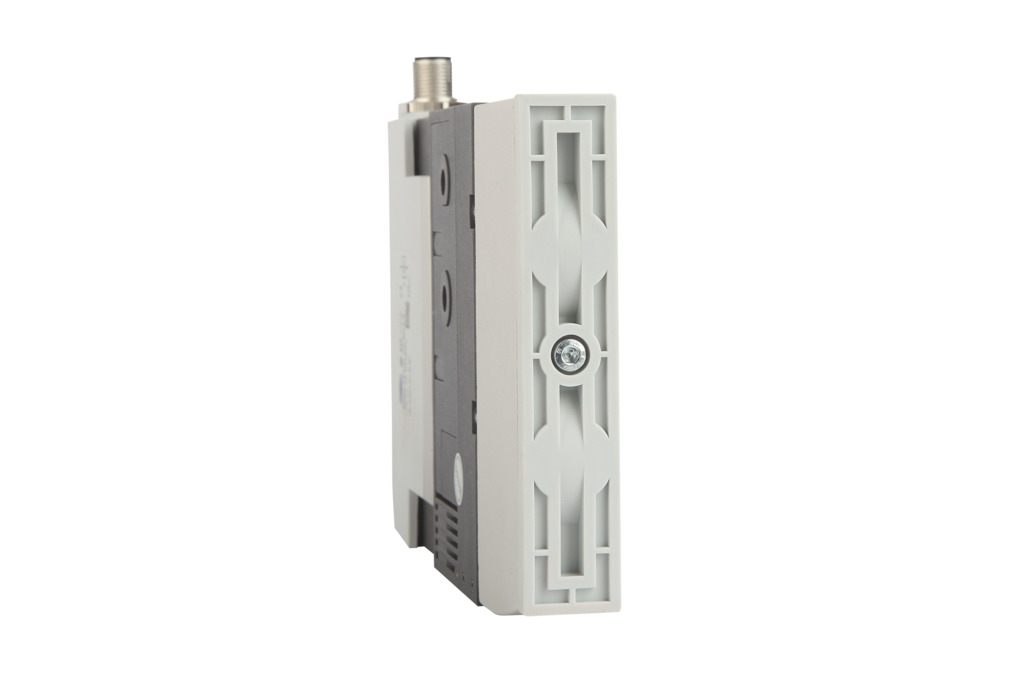

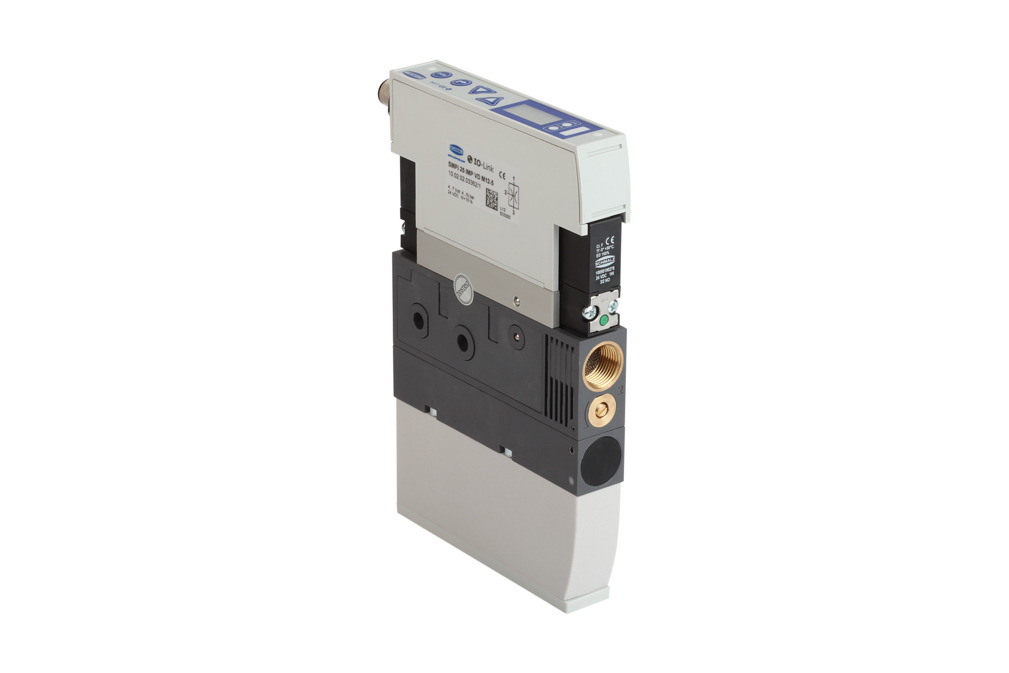

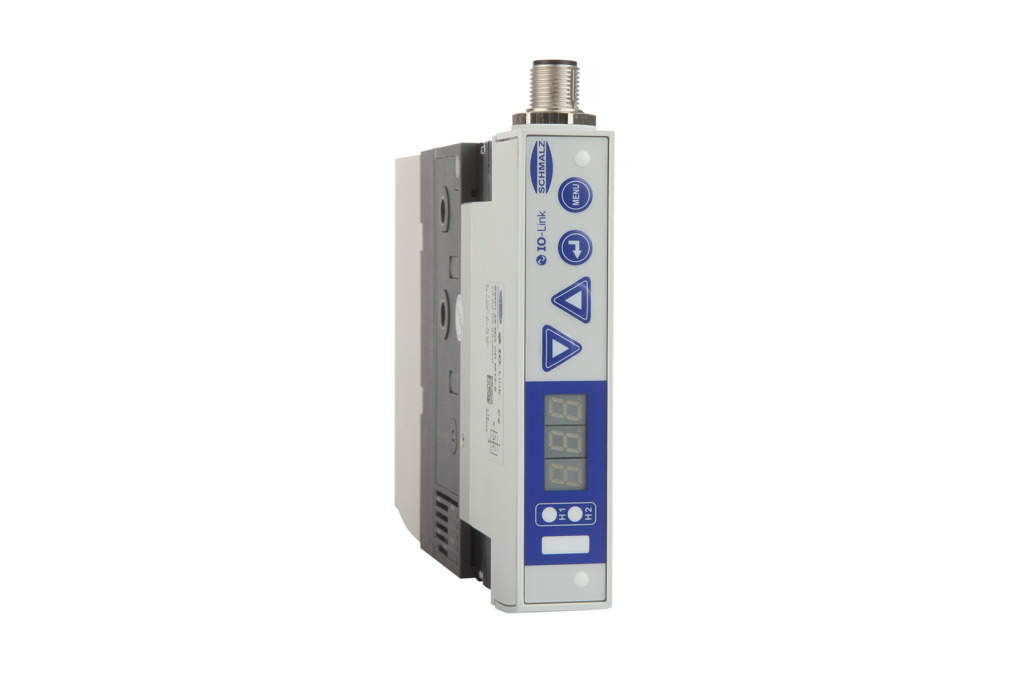

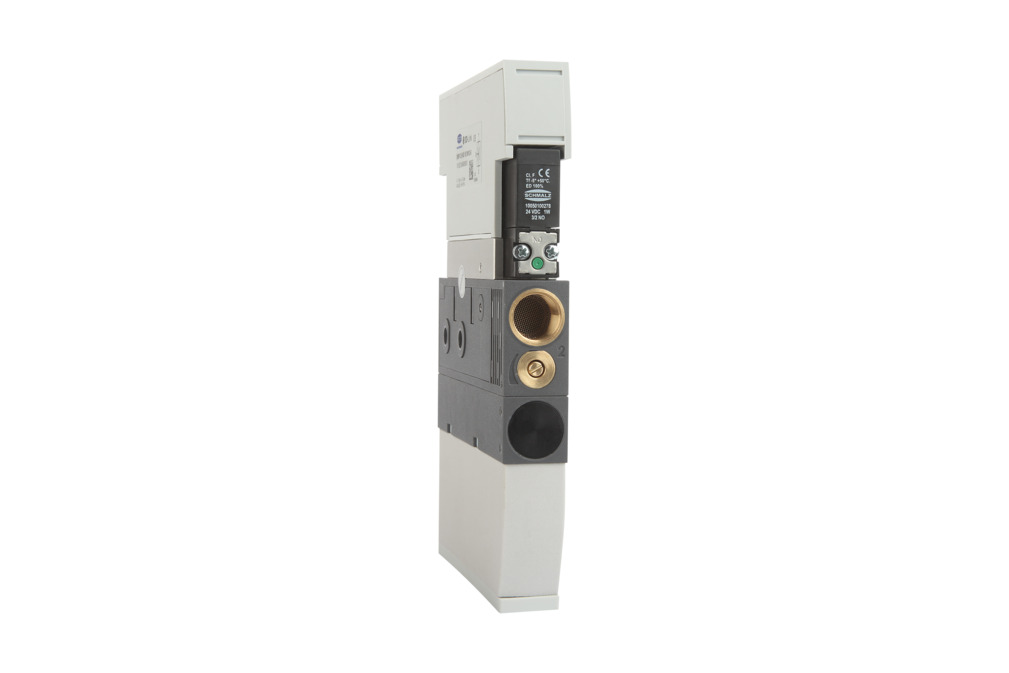

SMPi 25 IMP VD M12-5
製品コード: 10.02.02.03362
強力真空破壊機能付きコンパクトエジェクタ
| ノズル径 | 2.5 (mm) |
| 吸込量（最大） | 185 (l/min) |
| エア消費量吸引 | 290 (l/min) |
| 圧力範囲（作動圧） [bar］ | 4.0 ～ 7.0 bar |
| 最大真空 | -850 (mbar) |
| 電磁弁 | ダブルパイロットバルブ |
| エジェクタの製品仕様 | デジタル真空スイッチ |
| 電気の接続 | プラグM12、5ピン |
| 保護タイプ IP | IP 65 |

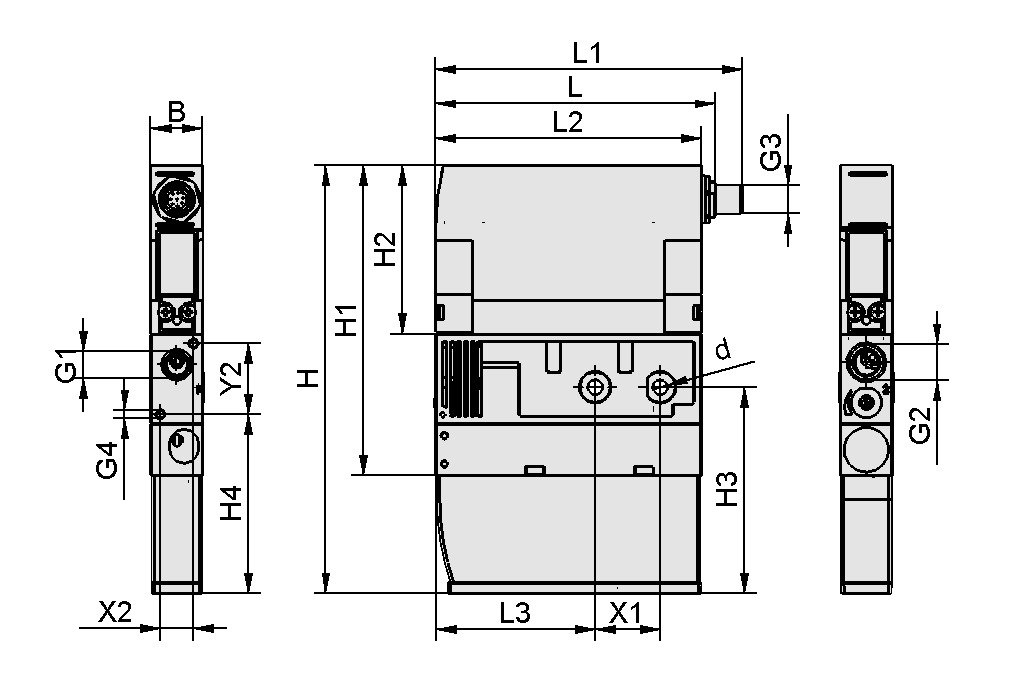

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 22 mm |
| d | 6.6 mm |
| G1 | G1/4"-F |
| G2 | G3/8-F |
| G3 | M12x1-M |
| G4 | M4-F |
| H | 181.5 mm |
| H1 | 131.5 mm |
| H2 | 71.5 mm |
| H3 | 87.5 mm |
| H4 | 76 mm |
| L | 118.5 mm |
| L1 | 129.7 mm |
| L2 | 112.5 mm |
| L3 | 67.5 mm |
| X1 | 27.5 mm |
| X2 | 14 mm |
| Y2 | 30 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 到達真空圧 | 85 % |
| 吸込量（最大） | 11.1 m³/h |
| 吸込量（最大） | 185 l/min |
| エア消費量吸引 | 17.4 m³/h |
| エア消費量吸引 | 290 l/min |
| 最大エア消費量 真空破壊 | 200 l/min |
| ノイズレベルフリー | 78 dB(A) |
| 圧力範囲（作動圧） [bar］ | 4.0 ～ 7.0 bar |
| 推奨圧縮エアホース内径 | 8 mm |
| 推奨ホース内径 真空 | 9 mm |
| 電磁弁 | ダブルパイロットバルブ |
| ノズル径 | 2.5 mm |
| 質量 | 0.56 kg |
| 作動温度 | 0 ～ 50 ℃ |
| 圧力範囲（作動圧） [psi］ | 58.0 ～ 101.5 |
| 最大吸込量 | 6.53 cfm |
| エア消費量吸引 | 10.24 cfm |
| 最大真空 | -25.1 inHg |
| 製品ファミリー | SMPi |
パフォーマンスデータ
パフォーマンスデータ
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
E-Plan マクロ
E-Plan マクロ
ドキュメント
ドキュメント
ソフトウェア
ソフトウェア
この製品に対応するソフトウェアは、このセクションにあります。
| ドキュメント | 言語 |
|---|---|
| 英語 | |
| 英語 |
スペアパーツ
SD 111x21x45 SMPi/SCPi10.02.02.03381真空エジェクタ用サイレンサ
| グリッパーの長さ L | 111 (mm) |
| 幅B | 21 (mm) |
| 高さ H | 45 (mm) |
| 構築用 | コンパクトエジェクタ SMPI/SCPI |
VST SMPi-ERW10.02.02.99964エジェクタ用スペアパーツ
| 圧力範囲（作動圧） [bar］ | bar |
| 構築用 | コンパクトエジェクタ SMPi |
| サイズ | ERW |
| を含む | フィルター付き/サイレンサ付き/RSV |
| , | ピストン ／ スプリング ／ Oリング |
アクセサリ
ASK B-M12-5 5000 K-5P21.04.05.00080接続ケーブル
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 5000 (mm) |
| 接続 2 | ケーブル、5極 |
| 材質 ホース | PURケーブル |
GP 2 SMP 15..30/SCP 20..3010.02.02.00917圧縮エア供給マニホールド
| 圧力範囲（作動圧） [bar］ | bar |
| 接続本数 | 2 |
| グリッパーの長さ L | 78 (mm) |
| 幅B | 38 (mm) |
| 高さ H | 49.5 (mm) |
| 内径d | 7 (mm) |
GP 3 SMP 15..25/SCP 20..2510.02.02.00918圧縮エア供給マニホールド
| 圧力範囲（作動圧） [bar］ | bar |
| 接続本数 | 3 |
| グリッパーの長さ L | 101 (mm) |
| 幅B | 38 (mm) |
| 高さ H | 49.5 (mm) |
| 内径d | 7 (mm) |
GP 4 SMP 15..20/SCP 2010.02.02.00919圧縮エア供給マニホールド
| 圧力範囲（作動圧） [bar］ | bar |
| 接続本数 | 4 |
| グリッパーの長さ L | 124 (mm) |
| 幅B | 38 (mm) |
| 高さ H | 49.5 (mm) |
| 内径d | 7 (mm) |
GP 5 SMP 1510.02.02.00920圧縮エア供給マニホールド
| 圧力範囲（作動圧） [bar］ | bar |
| 接続本数 | 5 |
| グリッパーの長さ L | 147 (mm) |
| 幅B | 38 (mm) |
| 高さ H | 49.5 (mm) |
| 内径d | 7 (mm) |
GP 6 SMP 1510.02.02.00921圧縮エア供給マニホールド
| 圧力範囲（作動圧） [bar］ | bar |
| 接続本数 | 6 |
| グリッパーの長さ L | 170 (mm) |
| 幅B | 38 (mm) |
| 高さ H | 49.5 (mm) |
| 内径d | 7 (mm) |
EJEK-PL SMP(i)15..30/SCP(i)20..3010.02.02.00728マニホールド GP用カバー
| 圧力範囲（作動圧） [bar］ | bar |
| グリッパーの長さ L | 38 (mm) |
| 幅B | 22 (mm) |
| 高さ H | 8 (mm) |
| 構築用 | コンパクトエジェクタ SMP/SCP |
ADP-Q 90.5x22x29.7 SMPi/SCPi10.02.02.03463クイックチェンジ付ベースプレート
| 圧力範囲（作動圧） [bar］ | bar |
| 接続本数 | 1 |
| グリッパーの長さ L | 90.5 (mm) |
| 幅B | 22 (mm) |
| 高さ H | 29.7 (mm) |
| 構築用 | コンパクトエジェクタ SMPI/SCPI |
| 内径d | 8 (mm) |
VFT G3/8-IG 8010.07.01.00122透明なハウジングと、交換可能なフィルター付き真空パッドフィルター
| 接続 | G3/8"-F |
| デザイン | ロングフィルター付きインサート |
| 定格吸込流量 | 245 (l/min) |
| 定格吸込流量 | 14.7 (m³/h) |
| フィルター付きポアサイズ | 80 (µm) |
