高い汎用性、2枚取り対策を両立可能な新しい真空グリッパーをラインアップ！

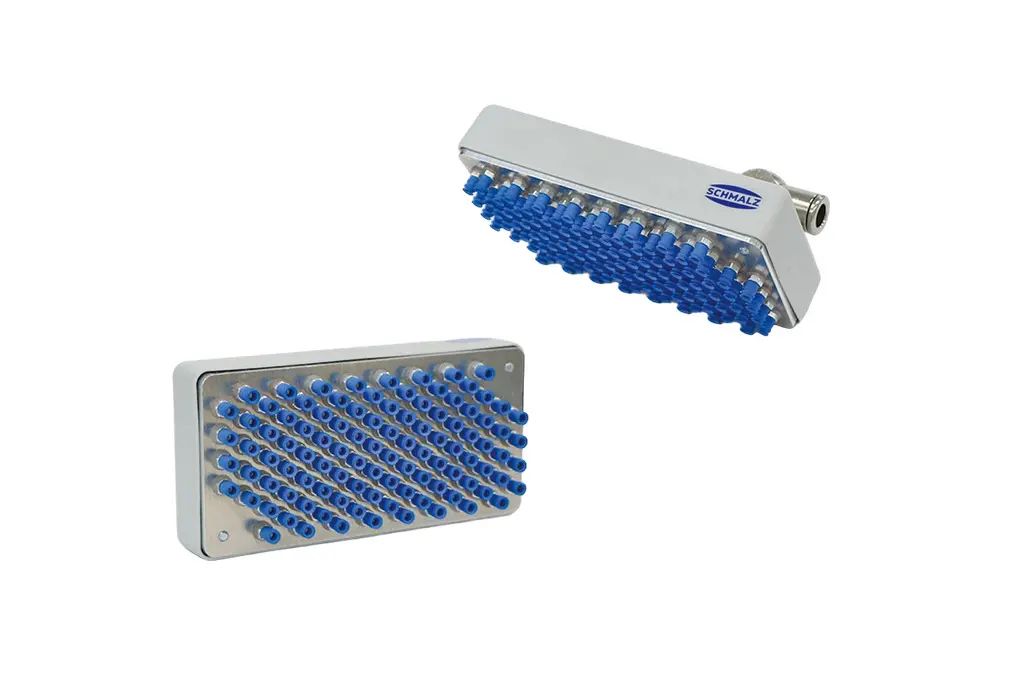

「PCB製造工程向け真空グリッパー FM/FQE」は、プリント基板製造工程に特化して開発された新しい真空グリッパーです。切断後の最終検査工程で扱われる基板は、基板自体のサイズやスルーホールの位置、個数、穴の大きさの種類が無数に存在し、汎用的な搬送が非常に困難です。また、平置きされたワークではスルーホール越しに2枚取りをしてしまうことも多く、搬送不良も発生しやすくなります。基板が切り替わるたびにハンドの交換や調整のために停止時間が発生し、その回数が1日に10回以上になることも珍しくないため、それぞれの停止時間は数分間程度でも、全体でみれば生産効率に大きく影響がありました。こうした基板業界の課題を解決するため、シュマルツでは多数の基板を汎用的に搬送でき、さらに2枚取りにも対応可能な真空グリッパーを開発しました。

「PCB製造工程向け真空グリッパー FM/FQE」は、柔軟で小径のパッドを吸着面に配置し、エア漏れ防止と2枚取りの抑制を実現するバルブを1つ1つのパッドに搭載しています。吸着面で使用されるパッドには、柔軟性に優れたニトリルゴムやシリコーンゴムをはじめ、濡れ性の低下を抑制するマークレスゴムや静電気対策が可能な静電気拡散性ゴムなど、4種類の材質を用意しています。

製品の詳細についてはお問い合わせいただくか、下記よりカタログをご覧ください。
