軽量・真空グリッパー FQE-V Xc

吸着面: 110 x 230 mm ~ 400 x 280 mm
商品に直接アクセスする

ワークやアプリケーションに合わせて吸着面のサイズや形状を自由に設計できるため、より大型のワークや特殊な形状のワークにも対応可能

ISO TS 15066に準拠した革新的な製品設計により協働ロボットとの協働作業を実現

モジュール式軽量構造のためハンド重量が軽く、ロボットの可搬重量を最大限活用可能

エネルギー効率にすぐれたエジェクタモジュールを採用し、運転コストを抑え、高い運転信頼性を実現

ノイズレベルが低く、周囲の作業者への騒音被害を最小限に抑制

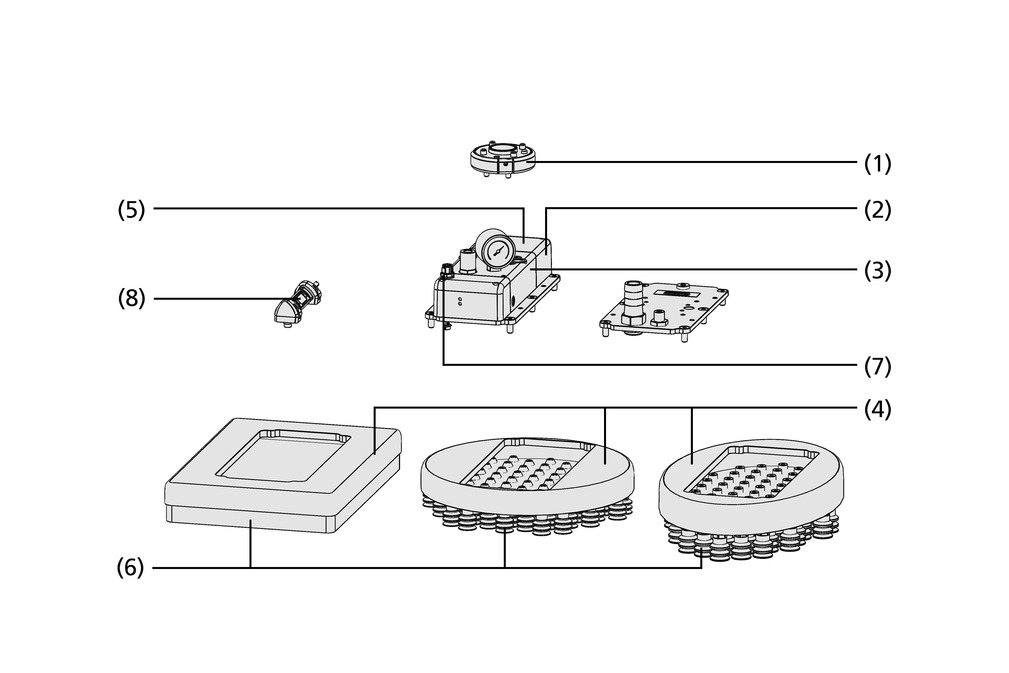

デザイン
  • ロボット接続フランジ (1)
  • サイレンサ (2) と遮音材 (5)
  • エジェクタモジュール SEP (3) を内蔵
  • 希望のサイズ・形状を製作可能な吸着チャンバ (4) とスポンジまたは真空パッドから選択可能な吸着面 (6)
  • M12コネクタを介した電気接続 (FQE-V-Xc-…) (7)
テクニカルデータ
  • 真空発生器と制御用バルブを一体化
  • 3Dプリンタで吸着面を自由に製作可能
  • 軽量ロボットや協働ロボットと組み合わせての使用に好適
  • 吸着面: スポンジまたは真空パッド
ドキュメント

この製品に対応するドキュメントは、このセクションにあります。

ドキュメント言語
日本語

また、ドキュメントはすべて英語で用意されている。

ドキュメント言語
英語

フィルタ結果

フォーム
ラベリング
業界分野

検索結果1~8 件 / 8 件中

  • 新規
FQE-V Xc R 400x280 SW80 SPB2 F

製品コード: 10.01.44.00560

真空グリッパー

デザイン一体型真空発生器
製品仕様
フォーム四角形
グリッパーの長さ L400 (mm)
幅B280 (mm)
高さ H115.3 (mm)
ノズル径0.8 (mm)
真空パッドタイプベローズ真空パッド SPB2
径 Ds40 (mm)
吸引セルの本数45
エジェクタ本数3
真空発生器の実現エジェクタモジュール SEP
電磁弁ノーマルオープン
  • 新規
FQE-V Xc CI 280x280 SW80 O20

製品コード: 10.01.44.00578

真空グリッパー

デザイン一体型真空発生器
製品仕様
フォーム円形
グリッパーの長さ L280 (mm)
幅B280 (mm)
高さ H86.3 (mm)
ノズル径0.8 (mm)
吸引セルの本数31
エジェクタ本数3
真空発生器の実現エジェクタモジュール SEP
電磁弁ノーマルオープン
  • 新規
FQE-V Xc R 230x120 SW80 SPB2 F

製品コード: 10.01.44.00580

真空グリッパー

デザイン一体型真空発生器
製品仕様
フォーム四角形
グリッパーの長さ L230 (mm)
幅B120 (mm)
高さ H92.6 (mm)
ノズル径0.8 (mm)
真空パッドタイプベローズ真空パッド SPB2
径 Ds20 (mm)
吸引セルの本数42
エジェクタ本数3
真空発生器の実現エジェクタモジュール SEP
電磁弁ノーマルオープン
  • 新規
FQE-V Xc R 230x120 SW80 O20

製品コード: 10.01.44.00584

真空グリッパー

デザイン一体型真空発生器
製品仕様
フォーム四角形
グリッパーの長さ L230 (mm)
幅B120 (mm)
高さ H86.3 (mm)
ノズル径0.8 (mm)
吸引セルの本数48
エジェクタ本数3
真空発生器の実現エジェクタモジュール SEP
電磁弁ノーマルオープン
  • 新規
FQE-V Xc R 400x280 SW80 O20

製品コード: 10.01.44.00565

真空グリッパー

デザイン一体型真空発生器
製品仕様
フォーム四角形
グリッパーの長さ L400 (mm)
幅B280 (mm)
高さ H86.3 (mm)
ノズル径0.8 (mm)
吸引セルの本数45
エジェクタ本数3
真空発生器の実現エジェクタモジュール SEP
電磁弁ノーマルオープン
  • 新規
FQE-V Xc OV 400x280 SW80 SPB2 F

製品コード: 10.01.44.00568

真空グリッパー

デザイン一体型真空発生器
製品仕様
フォーム楕円形
グリッパーの長さ L400 (mm)
幅B280 (mm)
高さ H115.3 (mm)
ノズル径0.8 (mm)
真空パッドタイプベローズ真空パッド SPB2
径 Ds40 (mm)
吸引セルの本数34
エジェクタ本数3
真空発生器の実現エジェクタモジュール SEP
電磁弁ノーマルオープン
  • 新規
FQE-V Xc OV 400x280 SW80 O20

製品コード: 10.01.44.00574

真空グリッパー

デザイン一体型真空発生器
製品仕様
フォーム楕円形
グリッパーの長さ L400 (mm)
幅B280 (mm)
高さ H86.3 (mm)
ノズル径0.8 (mm)
吸引セルの本数43
エジェクタ本数3
真空発生器の実現エジェクタモジュール SEP
電磁弁ノーマルオープン
  • 新規
FQE-V Xc CI 280x280 SW80 SPB2 F

製品コード: 10.01.44.00570

真空グリッパー

デザイン一体型真空発生器
製品仕様
フォーム円形
グリッパーの長さ L280 (mm)
幅B280 (mm)
高さ H92.6 (mm)
ノズル径0.8 (mm)
真空パッドタイプベローズ真空パッド SPB2
径 Ds20 (mm)
吸引セルの本数56
エジェクタ本数3
真空発生器の実現エジェクタモジュール SEP
電磁弁ノーマルオープン
