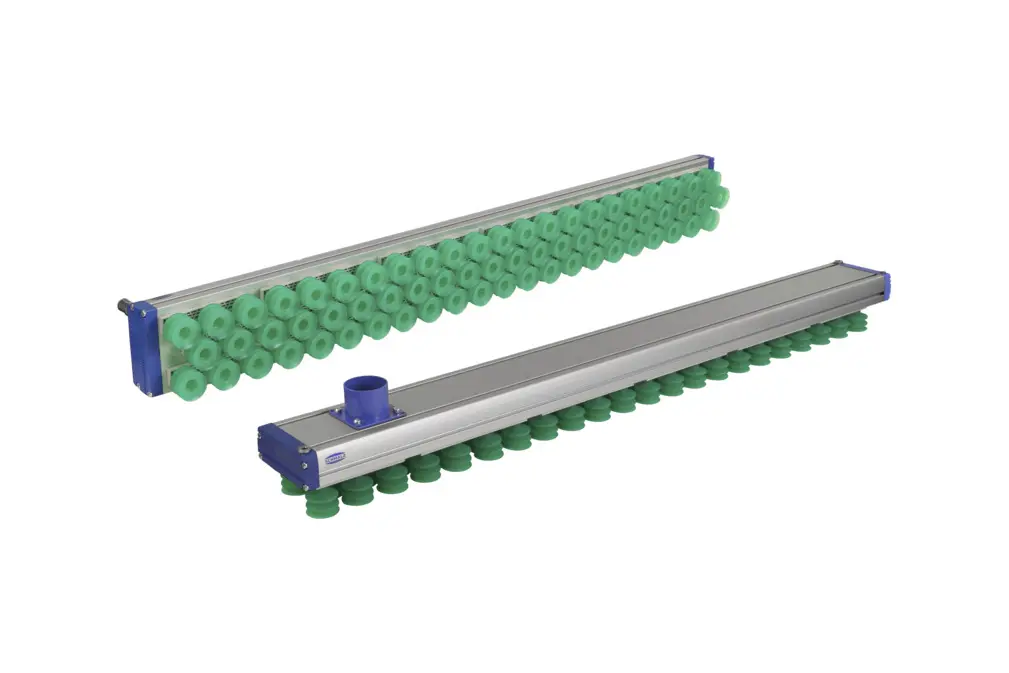

FA-Mc SVK 1234 3R54 SPB2-40P
製品コード: 10.01.38.10081
| グリッパーの長さ L | 1234 (mm) |
| 幅B | 130 (mm) |
| 製品仕様 | |
| 配置吸引セル | 3列、54mm |
| 真空パッドタイプ | ベローズ真空パッド SPB2 |
| 径 Ds | 40 (mm) |
| デザイン | |
| バルブタイプ | 落下防止弁 |

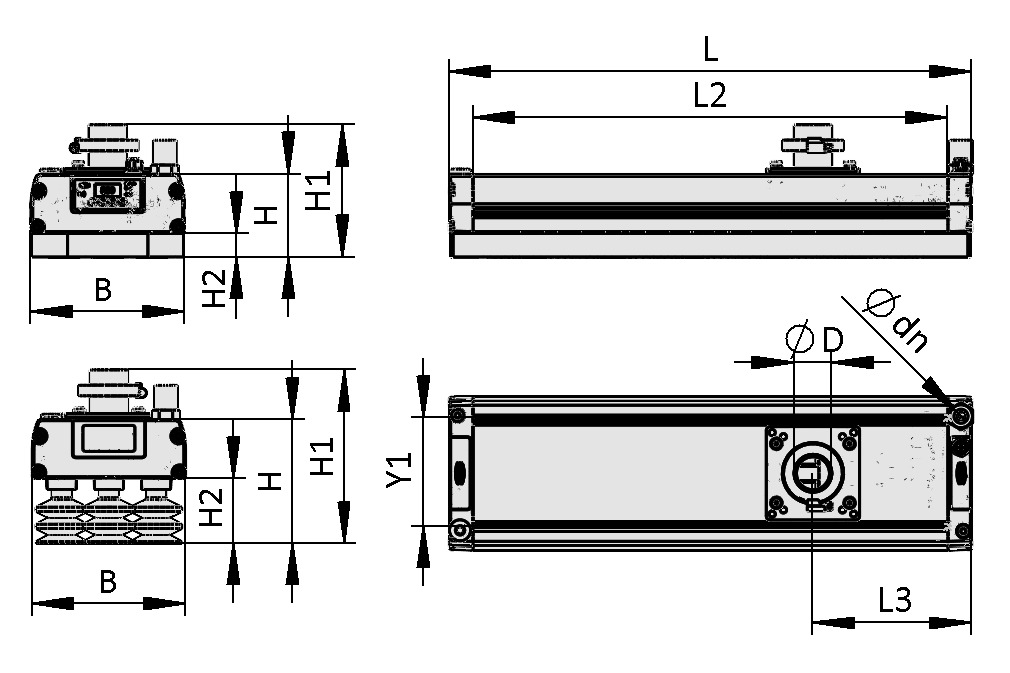

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 130 mm |
| dn | 12 mm |
| H | 105 mm |
| H1 | 152 mm |
| H2 | 55 mm |
| L | 1,234 mm |
| L2 | 402 mm |
| Y1 | 90 mm |
| 真空パッドタイプ | ベローズ真空パッド SPB2 |
| Ds | 40 mm |
| 落下防止弁 |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 製品仕様 | |
| 配置吸引セル | 3列、54mm |
| 吸着面 | |
| デザイン | |
| 吸引セルの本数 | 66 |
| 構築真空スイッチ | PNPスイッチング |
| 電磁弁 | ノーマルオープン |
| 供給電圧 | 24V - DC |
| 電気の接続 |
ドキュメント
ドキュメント
スペアパーツ
VAM 40 V U BAR10.07.02.00046真空ゲージ
| 幅B | 23 (mm) |
| 高さ H | 46 (mm) |
| 外径D | 40 (mm) |
| 測定範囲 [bar］ | -1,00 ... 0,00 bar |
| デザインマノメーター | 底面接続 |
| スレッドG1 | G1/8"-M |
| 質量 | 0.06 (kg) |
SPB2 40 SI-55 P10.01.06.03126段ボール及び硬い包装材向け2.5段ベローズ真空パッド
| サイズ | 40 |
| 真空パッドの材質 | シリコーンゴム SI |
| 材質の硬度 [ショアA］ | 55 (Shore A) |
| 折りたたみ式本数 | 2.5 |
| デザイン | プッシュイン |
アクセサリ
MOD-FLAN 120x120 FA-X/FA-M10.01.38.09734
| グリッパーの長さ L | 120 (mm) |
| 幅B | 120 (mm) |
| 高さ H | 60 (mm) |
| 構築用 | 真空グリッパーシステム FA-X/FA-M |
FST-FLEX 50 HD1 G1/2-AG G3/8-IG10.01.10.05687上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 50 (mm) |
| 取付部品のデザイン | 高耐久仕様 1スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
FST-STARR 50 HD1 G1/2-AG G3/8-IG10.01.10.05809上下スプリングを備え、高さ補正機能のある高耐久のスプリングプランジャー
| スプリングストロークZ | 50 (mm) |
| 取付部品のデザイン | 高耐久仕様 1スプリングプランジャー |
| 構築用 | 取付けフレーム |
| サイズ | 90x90 |
FLAN-PL 120x85x10 ST FA-X/FA-M10.01.38.09746
| グリッパーの長さ L | 120 (mm) |
| 幅B | 85 (mm) |
| 高さ H | 10 (mm) |
| 構築用 | 真空グリッパーシステム FA-X/FA-M |
| 材質 | スチール |
FLAN-PL 120x120x10 FA-X/FA-M10.01.38.09733
| グリッパーの長さ L | 120 (mm) |
| 幅B | 120 (mm) |
| 高さ H | 10 (mm) |
| 構築用 | 真空グリッパーシステム FA-X/FA-M |
ASK B-M12-5 5000 K-5P21.04.05.00080接続ケーブル
| 電気の接続 | M12メネジコネクタ、5ピン |
| ケーブルの長さ | 5000 (mm) |
| 接続 2 | ケーブル、5極 |
| 材質 ホース | PURケーブル |
ASK B-M12-4 2000 S-M12-421.04.05.00087接続ケーブル
| 電気の接続 | M12 メネジ（4ピン） |
| 材質 ホース | PURケーブル |
| ケーブルの長さ | 2000 (mm) |
| 接続 2 | プラグM12、4ピン |
