- 段階的廃止項目
FLSA 20 NBR-ESD-55
製品コード: 10.01.06.04220

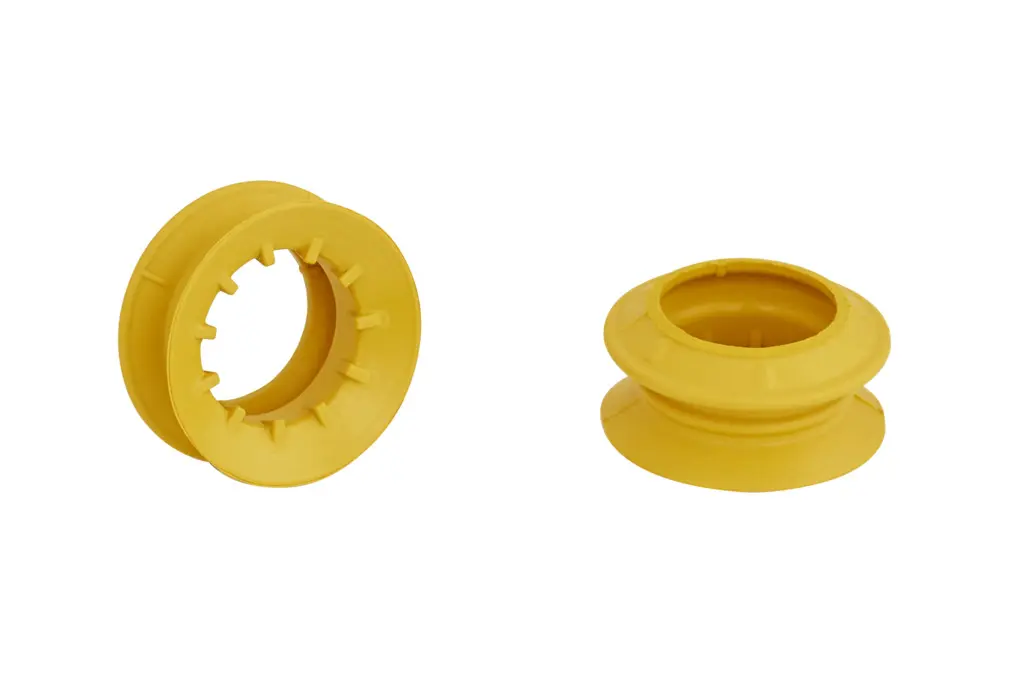

フラット真空パッド (円形)
| サイズ | 20 |
| 真空パッドの材質 | ニトリルゴム NBR-ESD (ESD対策ゴム) |
| 材質の硬度 [ショアA］ | 55 (Shore A) |

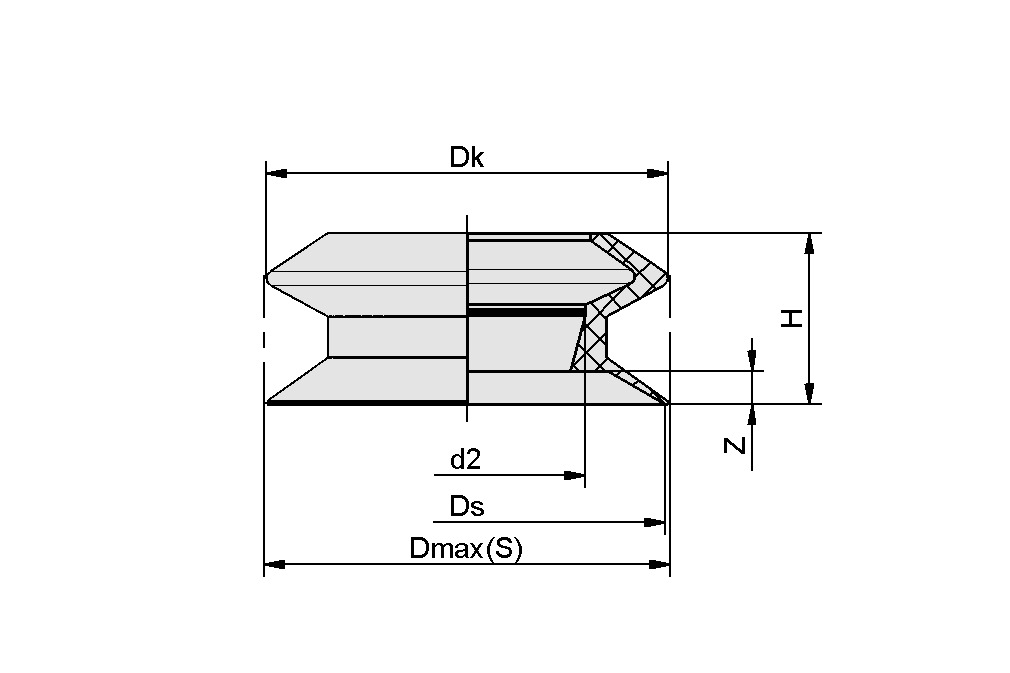

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d2 | 13.5 mm |
| Dmax(S) | 22.8 mm |
| Ds | 21.4 mm |
| H | 10 mm |
| Z（ストローク） | 1.5 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 真空パッドの材質 | ニトリルゴム NBR-ESD (ESD対策ゴム) |
| 材質の硬度 [ショアA］ | 55 Shore A |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
