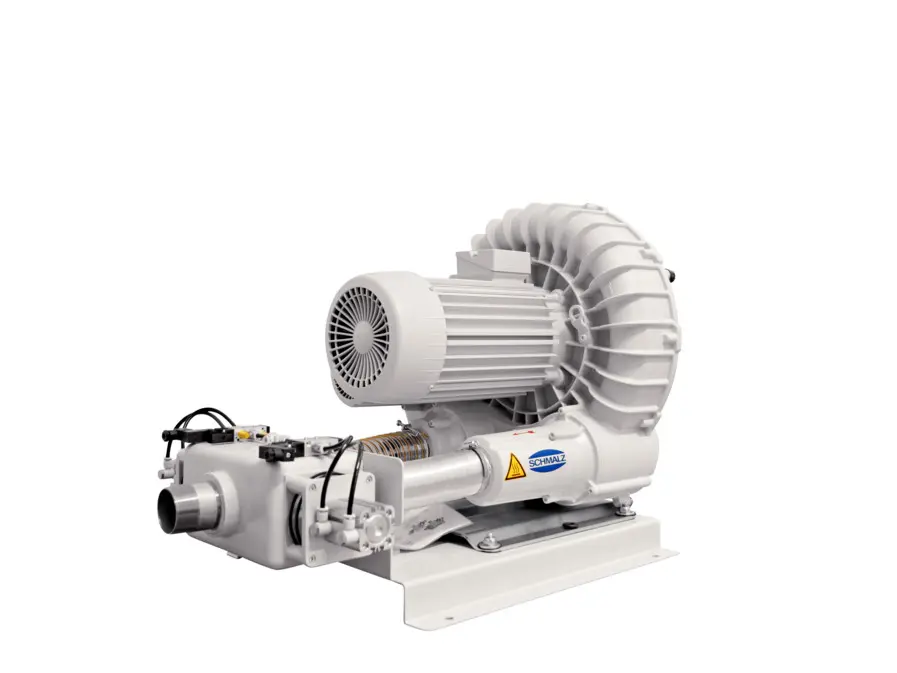

SB 470 290 4.8 IE3-TYP2 ER
製品コード: 10.04.01.00151
高吸込量用真空ブロワ
| 吸込量（60Hz） | 470 (m³/h) |
| 真空（60 Hz） | 290 (mbar) |
| 定格電力 60Hz | 4.8 (kW) |
| 構築 | IE3:US/CAN |
| 60Hzでの供給電圧 | D230 / Y460 V |
| 色 | RAL 7035 ライトグレー |
| 承認 | UL/CSA |
| と | 空気圧式逆転機 |
| 質量 | 74.5 (kg) |

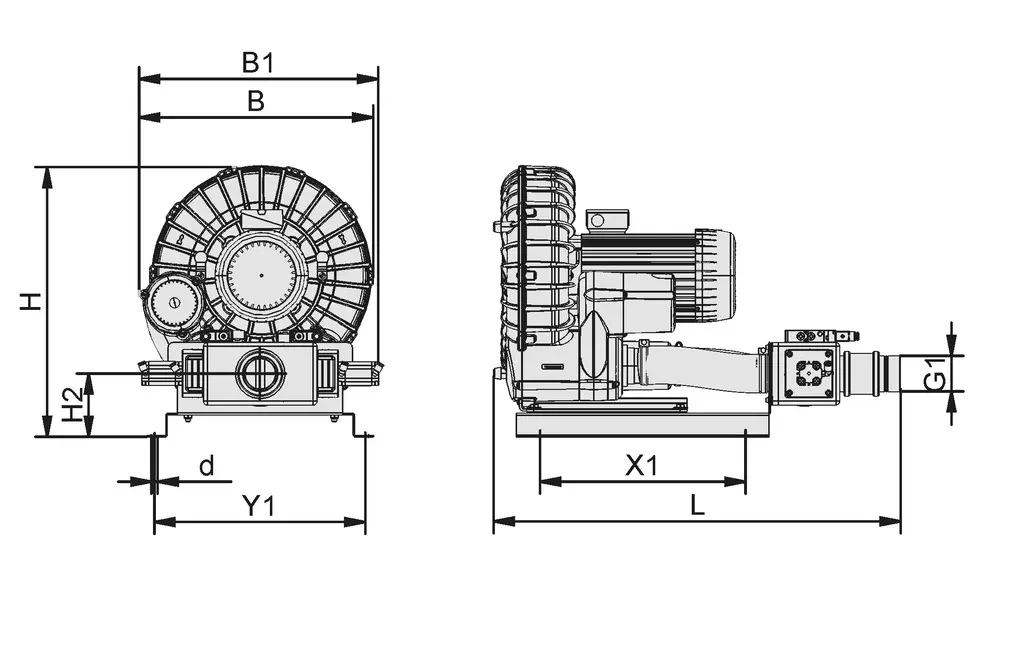

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 452 mm |
| B1 | 505 mm |
| d | 13 mm |
| G1 | G2-1/2"-M |
| H | 504 mm |
| H2 | 134 mm |
| L | 863 mm |
| X1 | 435 mm |
| Y1 | 446 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 最大真空 | 290 mbar |
| 保護タイプ IP | IP 54 |
| 質量 | 74.5 kg |
| 60Hzでの供給電圧 | D230 / Y460 V |
| 承認 | UL/CSA |
| 製品ファミリー | SB-ER |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
