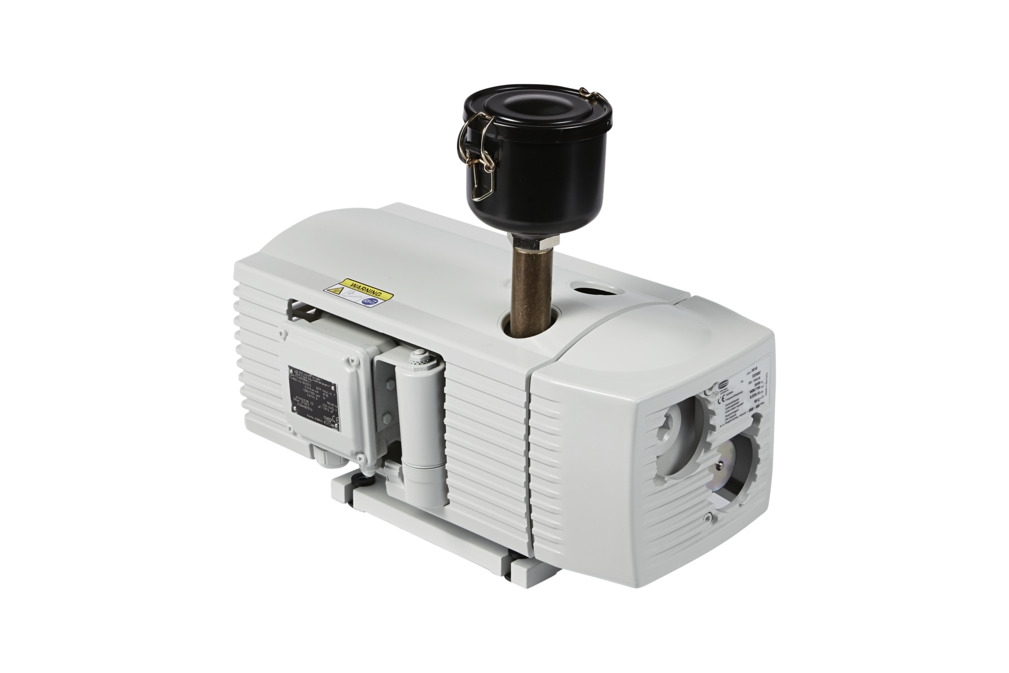

EVE-TR 16 AC F
製品コード: 10.03.01.00146
一定の吸引力で強靭且つ低メンテナンスのドライポンプ
| 現在の種類 | 単相交流 |
| 50Hzでのノイズレベル | 61 (dB(A)) |
| 50 Hzでの供給電圧 | 220-240V |
| 供給電圧 60 Hz | S009 |
| 60Hzでの供給電圧 | 220-240V |
| 吸込量（50Hz） | 16 (m³/h) |
| 吸込量（60Hz） | 19 (m³/h) |
| 真空（50 Hz） | -850 (mbar) |
| 定格電力 50 Hz | 0.55 (kW) |
| 定格電力 60Hz | 0.66 (kW) |
| と | フィルター付き |
| 承認 | UL |
| 質量 | 23.4 (kg) |
デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 231 mm |
| B2 | 66 mm |
| d | 7 mm |
| G2 | G3/4-IG |
| G3 | G1/2"-F |
| H | 214 mm |
| H1 | 345 mm |
| H2 | 70 mm |
| L | 452 mm |
| L2 | 73 mm |
| X1 | 202 mm |
| Y1 | 125 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸込量（50Hz） | 16 m³/h |
| 吸込量（60Hz） | 19 m³/h |
| 50 Hzでの供給電圧 | 220-240V |
| 60Hzでの供給電圧 | 220-240V |
| 定格電力 50 Hz | 0.55 kW |
| 定格電力 60Hz | 0.66 kW |
| 現在の種類 | AC |
| 現在の種類 | 単相交流 |
| 50Hzでのノイズレベル | 61 dB(A) |
| 質量 | 23.4 kg |
| 保護タイプ IP | IP 54 |
| 製品ファミリー | EVE-TR |
パフォーマンスデータ
パフォーマンスデータ
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
FILT-EINS 3 65x70 PAP STF-3/4-IG10.07.01.00017フィルターエレメント（丸型）
| フィルター付きポアサイズ | 3 (µm) |
| 外径D | 65 (mm) |
| グリッパーの長さ L | 69.5 (mm) |
| フィルター付き材質 | 紙 |
| 構築用 | ダストフィルター STF |
| サイズ | 3/4-IG |
アクセサリ
VBV -950...0 G1-AG EVE 10-4010.03.01.00136真空制御弁
| 外径D | 46 (mm) |
| 最大真空 | -950 (mbar) |
| スレッドG1 | G1"-M |
| グリッパーの長さ L | 53.5 (mm) |
| 構築用 | ポンプ EVE |
| サイズ | 10-40 |
