EVE-TR 100 AC3 IE3-TYP2 F
製品コード: 10.03.01.00340
一定の吸引力で強靭且つ低メンテナンスのドライポンプ
| 現在の種類 | 三相電流 |
| 供給電圧 60 Hz | S067 |
| 60Hzでの供給電圧 | YY230 / Y460 V ±10 % |
| 吸込量（60Hz） | 112 (m³/h) |
| 定格電力 60Hz | 3.6 (kW) |
| 構築 | IE3:US/CAN |
| と | フィルター付き |
| 承認 | UL/CSA |
| 質量 | 109.5 (kg) |

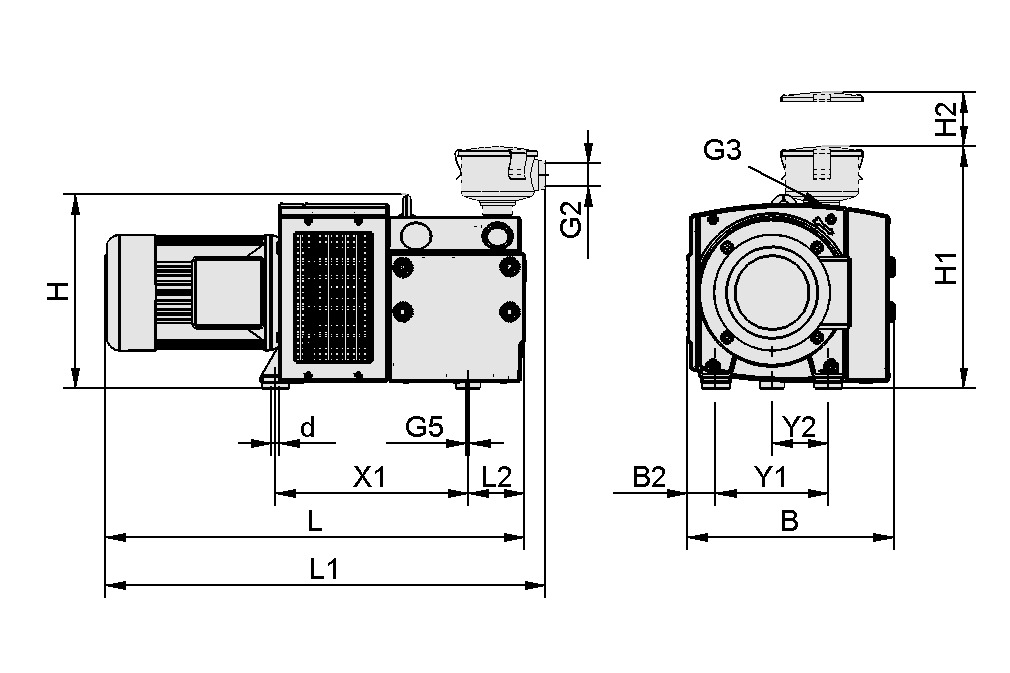

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| B | 470 mm |
| B2 | 107.5 mm |
| d | 12 mm |
| G2 | G1-1/4-F |
| G3 | G1-1/2"-F |
| G5 | M8-F |
| H | 336 mm |
| H1 | 426 mm |
| H2 | 75 mm |
| L | 851 mm |
| L1 | 871 mm |
| L2 | 140 mm |
| X1 | 398 mm |
| Y1 | 245 mm |
| Y2 | 122.5 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸込量（60Hz） | 112 m³/h |
| 60Hzでの供給電圧 | YY230 / Y460 V ±10 % |
| 定格電力 60Hz | 3.6 kW |
| 現在の種類 | AC3 |
| 現在の種類 | 三相電流 |
| 構築 | IE3:US/CAN |
| 質量 | 109.5 kg |
| 保護タイプ IP | IP 54 |
| 製品ファミリー | EVE-TR |
パフォーマンスデータ
パフォーマンスデータ
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
FILT-EINS 3 98x70 PAP STF-1-1/4-IGN10.07.01.00018フィルターエレメント（丸型）
| フィルター付きポアサイズ | 3 (µm) |
| 外径D | 98 (mm) |
| グリッパーの長さ L | 70 (mm) |
| フィルター付き材質 | 紙 |
| 構築用 | ダストフィルター STF |
| サイズ | 1-1/4-IGN |
アクセサリ
VBV -950...0 G1-1/4-AG EVE 60-14010.03.01.00153真空制御弁
| 外径D | 58 (mm) |
| 最大真空 | -950 (mbar) |
| スレッドG1 | G1-1/4"-M |
| グリッパーの長さ L | 72 (mm) |
| 構築用 | ポンプ EVE |
| サイズ | 60-140 |
