FSGA 33 HT1-60 G1/4-IG
製品コード: 10.01.06.00957
湾曲面への追従性に優れた真空パッド
| サイズ | 33 |
| 真空パッドの材質 | 高温材質 HT1 |
| 材質の硬度 [ショアA］ | 60 (Shore A) |
| ニップル材質 | アルミ |
| 接続 | G1/4-F |
| 折りたたみ式本数 | 1.5 |
| 真空接続口 | G1/4-F |

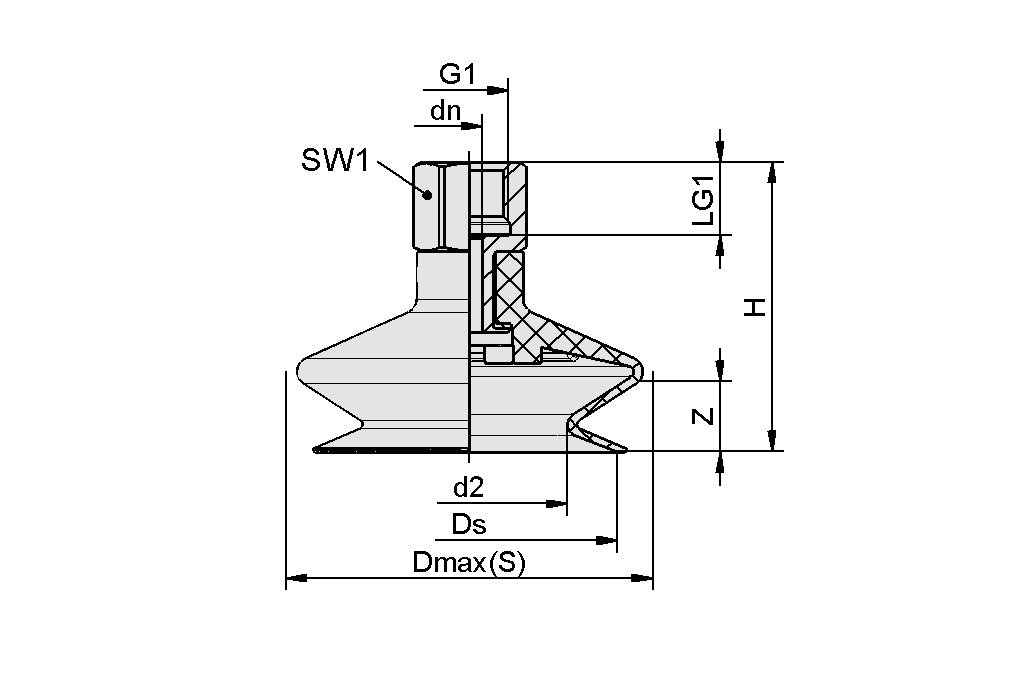

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d2 | 17 mm |
| Dmax(S) | 38 mm |
| dn | 4.4 mm |
| Ds | 30 mm |
| G1 | G1/4"-F |
| H | 42 mm |
| LG1 | 12 mm |
| SW1 | 17 mm |
| Z（ストローク） | 9 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 真空パッドの材質 | 高温材質 HT1 |
| 材質の硬度 [ショアA］ | 60 Shore A |
| サイズ | 33 |
| 折りたたみ式本数 | 1.5 |
| 接続 | G1/4-IG |
| 最小ワーク半径（凸部） | 40 mm |
| ボリューム | 4.75 cm³ |
| 吸着力（-600mbar） | 13.6 N |
| 離脱力 | 39.6 N |
| ホース径（推奨） d | 6 mm |
| 質量 | 16 g |
| 製品ファミリー | FSGA |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ
SA-NIP N018 G1/4-IG DN44010.01.06.01066接続ニップル (取付ネジ)
| 対応ニップルファミリー | N 018 |
| スレッドG1 | G1/4"-F |
| グリッパーの長さ L1 | 28.8 (mm) |
| グリッパーの長さ | 15 (mm) |
| 呼び径 dn | 4.4 (mm) |
| 5 (mm) | |
| 材質 | アルミ |
FGA 33 HT1-60 N01810.01.06.00873湾曲面への追従性に優れた真空パッド
| サイズ | 33 |
| 真空パッドの材質 | 高温材質 HT1 |
| 材質の硬度 [ショアA］ | 60 (Shore A) |
| 折りたたみ式本数 | 1.5 |
