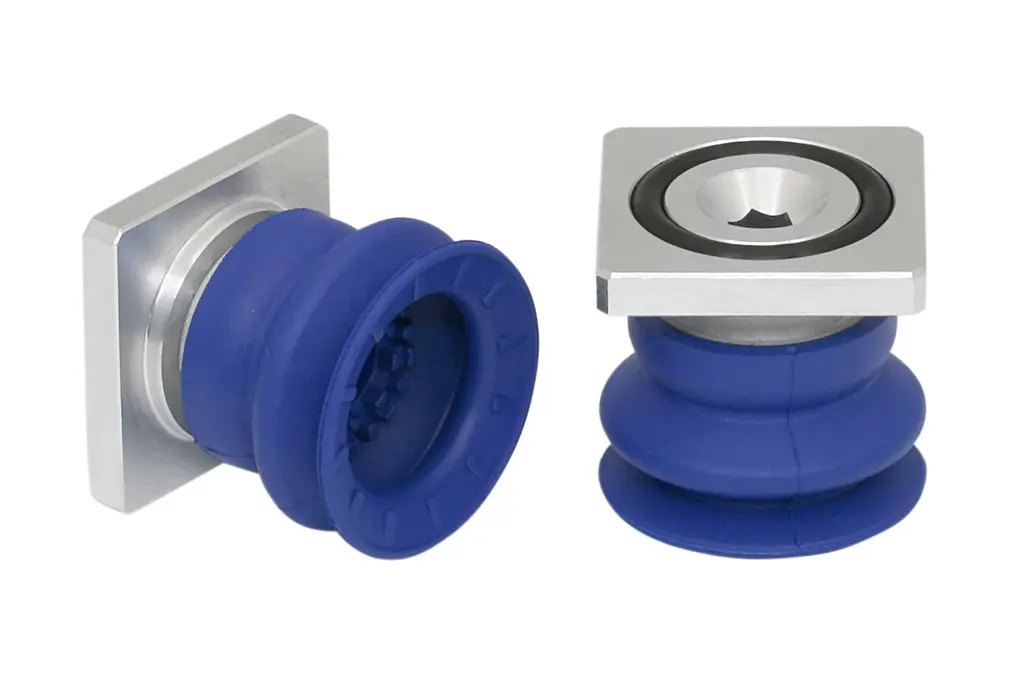

SAB 30 NBR-60 RA
製品コード: 10.01.06.01203
油膜の張ったワークの高速搬送が可能な真空パッド
| サイズ | 30 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 60 (Shore A) |
| ニップル材質 | アルミ |
| 接続 | RA |
| 折りたたみ式本数 | 1.5 |

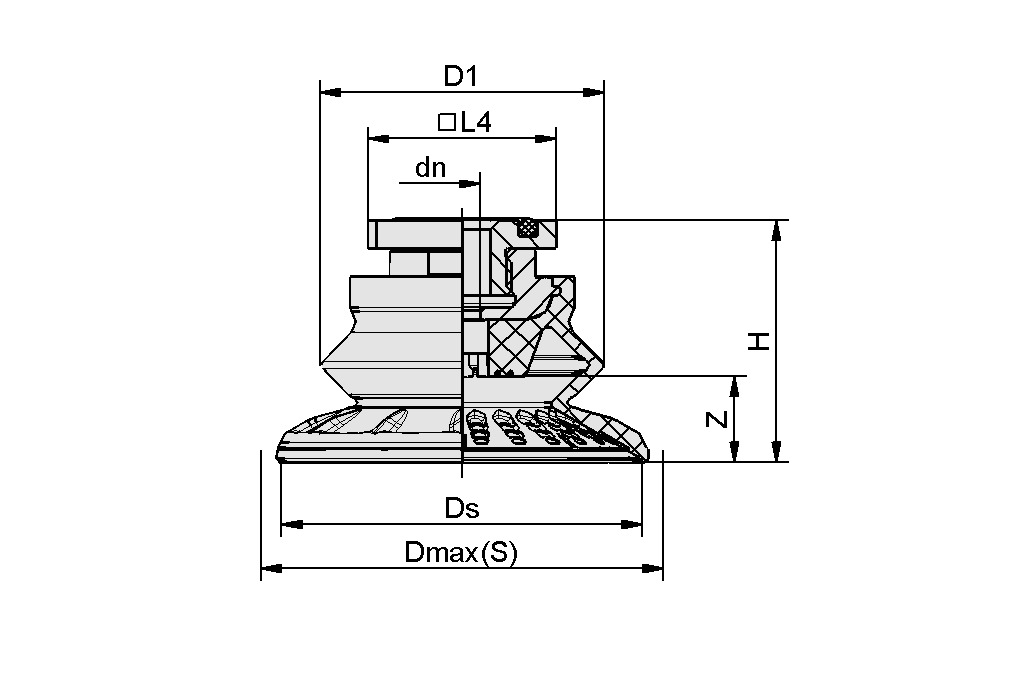

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| dn | 4 mm |
| D1 | 32 mm |
| Dmax(S) | 34 mm |
| Ds | 30.6 mm |
| H | 31.2 mm |
| L4 | 31.8 mm |
| Z（ストローク） | 9 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 22 N |
| 離脱力 | 33 N |
| 水平方向の力 | 30 N |
| 水平方向の力 油性表面 | 13 N |
| ボリューム | 5.6 cm³ |
| 最小ワーク半径（凸部） | 40 mm |
| ホース径（推奨） d | 4 mm |
| サイズ | 30 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 60 Shore A |
| 質量 | 26.9 g |
| 製品ファミリー | SAB |
| 折りたたみ式本数 | 1.5 |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
