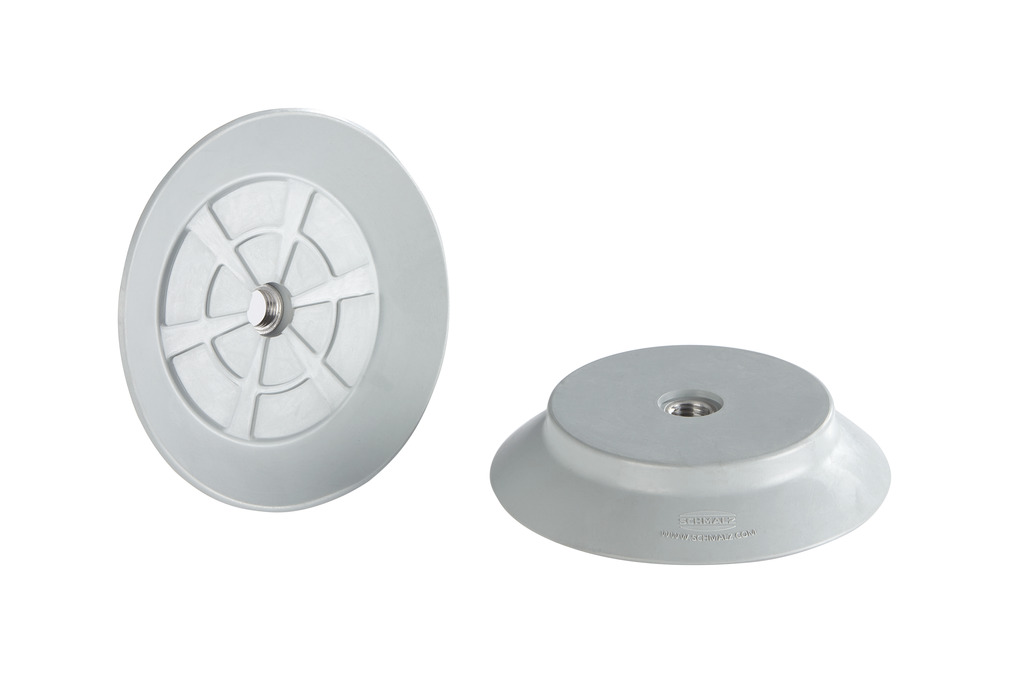

SUF 90 NBR-55 M10x1.25-IG N009
製品コード: 10.01.01.13956
滑らかでわずかに粗さのある表面の吸着に適した真空パッド
| サイズ | 90 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 55 (Shore A) |
デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| Dmax(S) | 98.1 mm |
| Ds | 90 mm |
| G1 | M10x1.25-F |
| H | 18.5 mm |
| LG1 | 6 mm |
| Z（ストローク） | 7 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 328 N |
| 離脱力 | 328 N |
| ボリューム | 34.3 cm³ |
| 最小ワーク半径（凸部） | 150 mm |
| ホース径（推奨） d | 6 mm |
| サイズ | 90 |
| 真空パッドの材質 | ニトリルゴム NBR |
| 材質の硬度 [ショアA］ | 55 Shore A |
| 質量 | 90.5 g |
| 製品ファミリー | SUF |
ドキュメント
ドキュメント
アクセサリ
TVN G1/4-AG 9 N00910.05.10.00065タッチバルブ一体型接続用ニップル
| スレッドG1 | G1/4"-M |
| スレッドG2 | M10x1.25-M |
| スプリングストロークZ | 9 (mm) |
| ニップル | N 009 |
