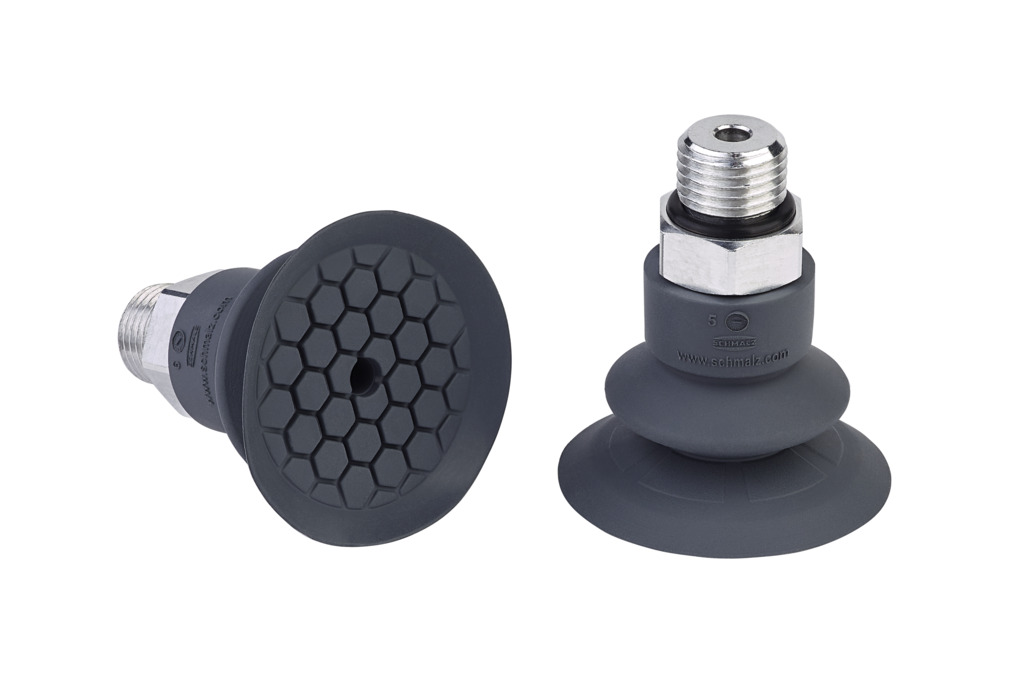

SFB1 30 EPDM-45 G1/4-AG
製品コード: 10.01.06.04416
薄く柔軟なワーク向け真空パッド
| サイズ | 30 |
| 真空パッドの材質 | EPDM |
| 材質の硬度 [ショアA］ | 45 (Shore A) |
| 製品ファミリー | SFB1 |

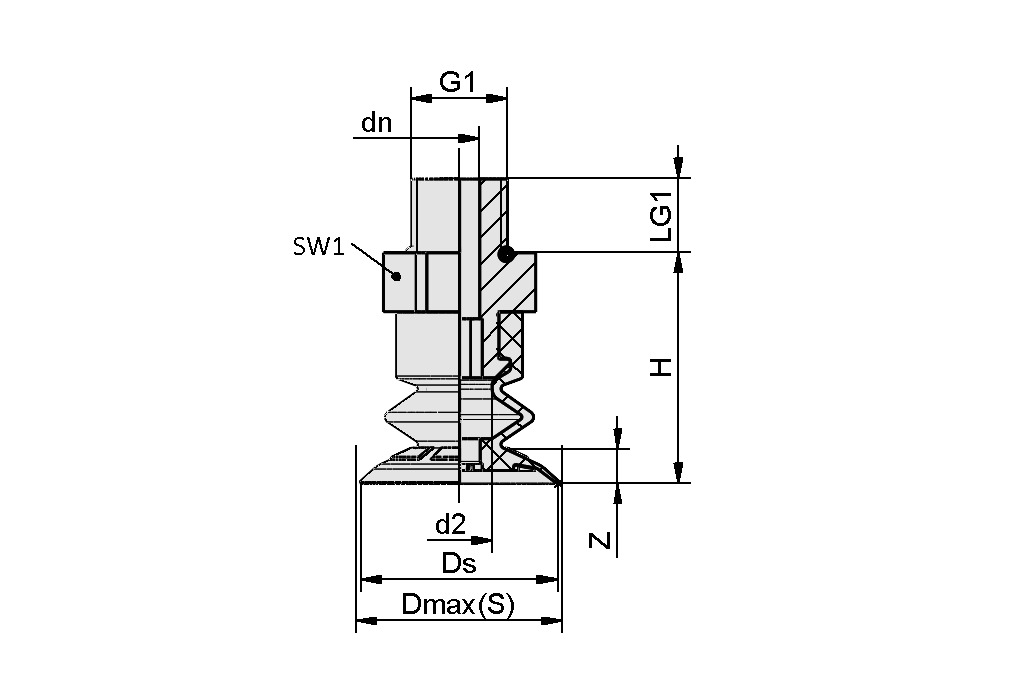

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| Dmax(S) | 31.5 mm |
| Ds | 30 mm |
| d2 | 9.9 mm |
| dn | 4.1 mm |
| G1 | G1/4-AG |
| LG1 | 10 mm |
| H | 26.4 mm |
| SW1 | 17 mm |
| Z（ストローク） | 8 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 離脱力 | 23.7 N |
| 吸着力（-600mbar） | 4.6 N |
| ボリューム | 2.9 cm³ |
| サイズ | 30 |
| 折りたたみ式本数 | 1.5 |
| 真空パッドの材質 | EPDM |
| 材質の硬度 [ショアA］ | 45 Shore A |
| 製品ファミリー | SFB1 |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
ドキュメント
ドキュメント
スペアパーツ

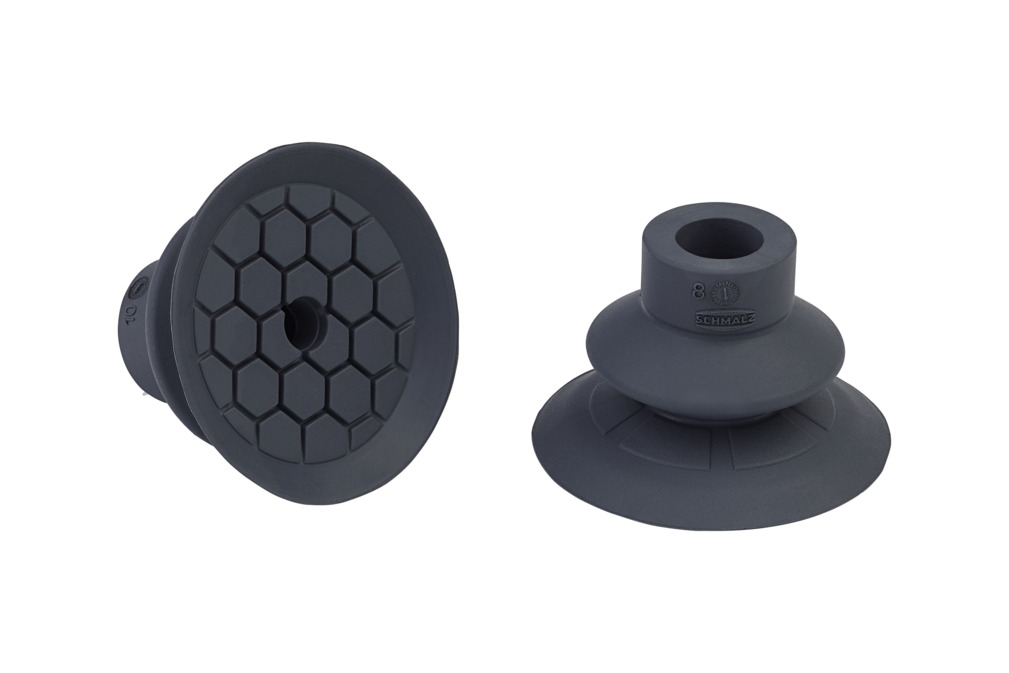

SFB1 30 EPDM-45 SC04010.01.06.04377薄く柔軟なワーク向け真空パッド
| サイズ | 30 |
| 真空パッドの材質 | EPDM |
| 材質の硬度 [ショアA］ | 45 (Shore A) |
| 製品ファミリー | SFB1 |
| 折りたたみ式本数 | 1.5 |
