SUF 40 HT1-60 SC050
製品コード: 10.01.01.13995
滑らかでわずかに粗さのある表面の吸着に適した真空パッド
| サイズ | 40 |
| 真空パッドの材質 | 高温材質 HT1 |
| 材質の硬度 [ショアA］ | 60 (Shore A) |

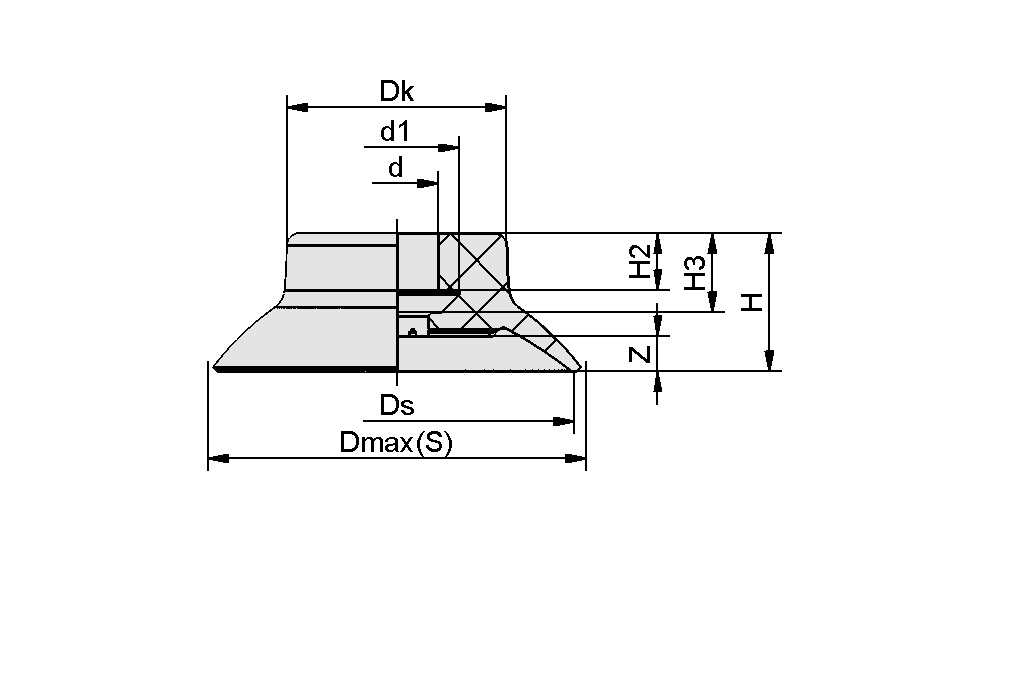

デザインデータ
デザインデータ
| 属性 | 値 |
|---|---|
| d1 | 17.2 mm |
| d | 11 mm |
| Dk | 24.8 mm |
| Dmax(S) | 44 mm |
| Ds | 40 mm |
| H | 16 mm |
| H2 | 6.8 mm |
| H3 | 9.3 mm |
| Z（ストローク） | 4 mm |
テクニカルデータ
テクニカルデータ
| 属性 | 値 |
|---|---|
| 吸着力（-600mbar） | 61 N |
| 離脱力 | 61 N |
| ボリューム | 3.8 cm³ |
| 最小ワーク半径（凸部） | 50 mm |
| サイズ | 40 |
| 対応ニップルファミリー | SC050 |
| 真空パッドの材質 | 高温材質 HT1 |
| 材質の硬度 [ショアA］ | 60 Shore A |
| 質量 | 8.5 g |
| 製品ファミリー | SUF |
CADデータ
CADデータ
使いやすいライブCADモデル
ダウンロードボタンをクリックすると、様々なファイル形式でCADモデルをダウンロードすることができます。このページでプレビューが正しく表示されない場合は、「再読み込み」ボタンをクリックしてください。
